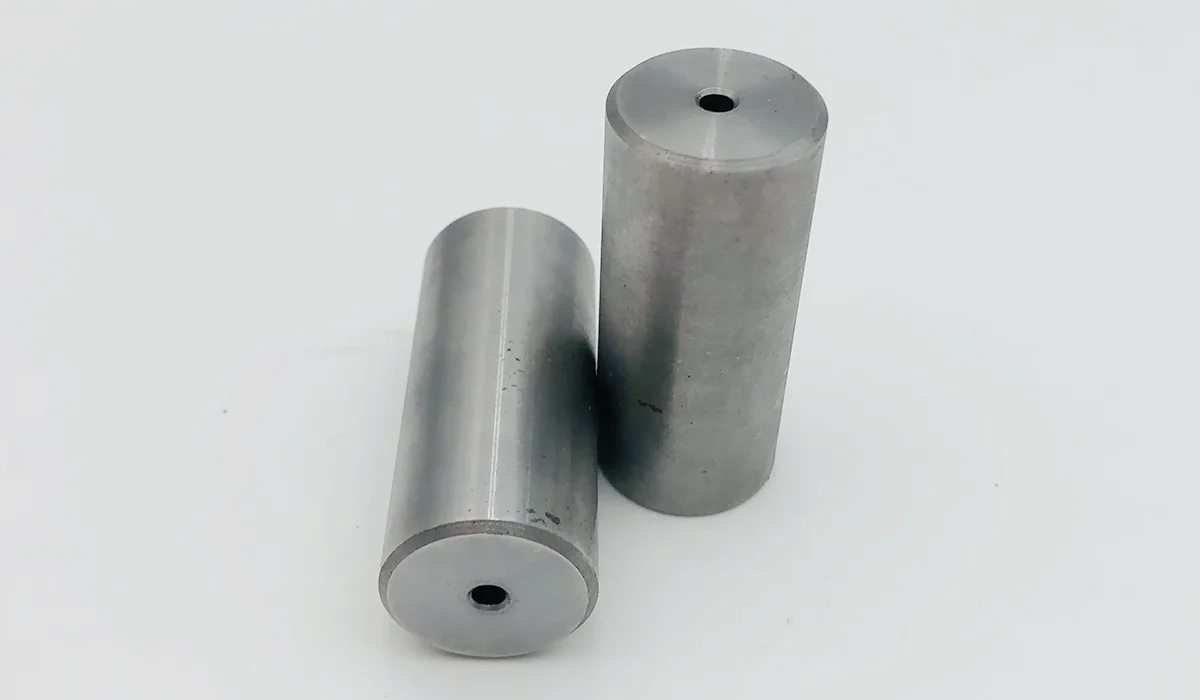

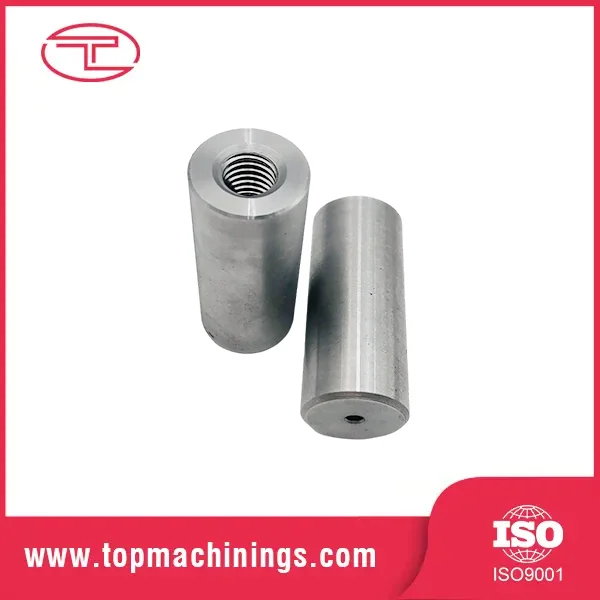

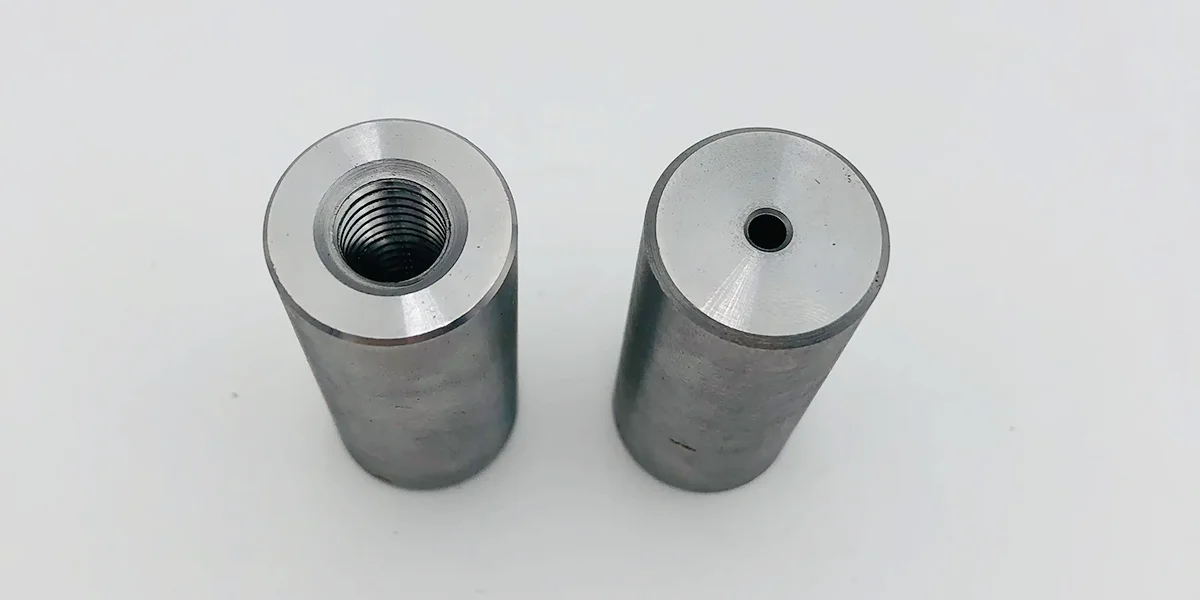

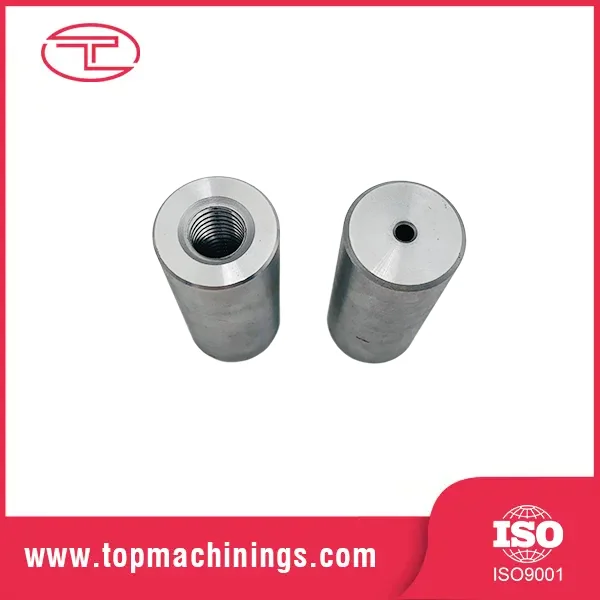

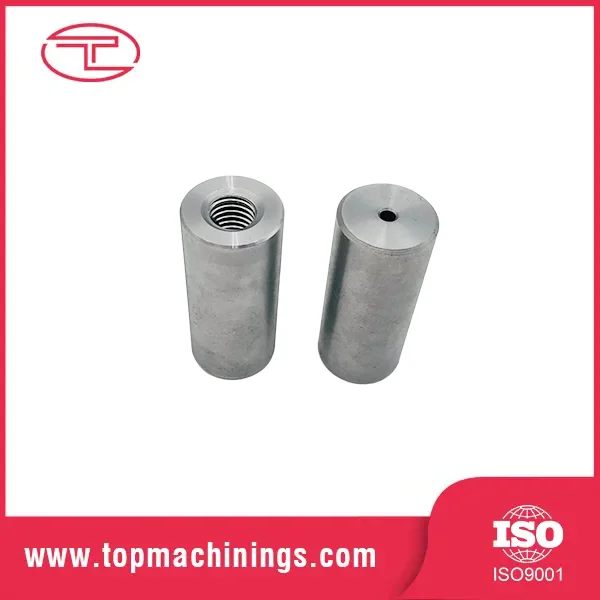

Præcisions CNC gevind bøsning

En præcisions CNC gevindbøsning er en cylindrisk bøsning med præcisionsbearbejdede gevind på dens indvendige eller udvendige overflade. Tænk på det som en "gevindindsats", der giver en komponent en stærk, udskiftelig gevindgrænseflade uden at bearbejde gevind direkte ind i hoveddelen. Når et gevindhul strimler i et blødt aluminiumshus - en klassisk fejltilstand - er bøsningen den del, der redder dagen.

Der er to hovedfamilier: gevindindsatser og bøsninger. Begge kræver det samme fra maskinværkstedet: rundhed, koncentricitet og gevindnøjagtighed målt i mikron.

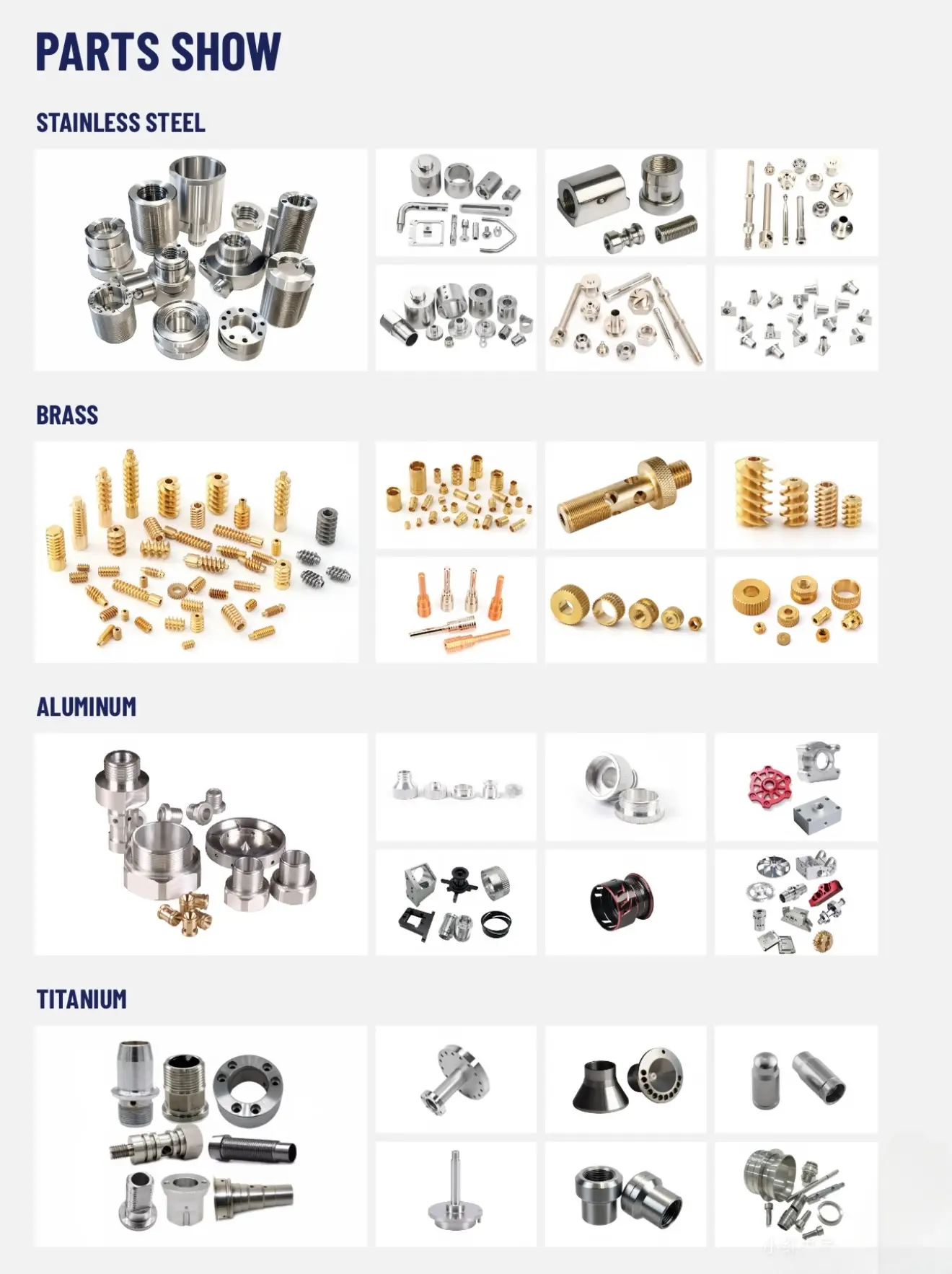

Materialer og trådkonfigurationer

Rustfrit stål (SUS303/304/316): korrosionsbestandighed til fødevarer, marine og medicinsk brug.

Legeret stål (4140/1045): høj styrke med varmebehandling til tunge belastninger.

Messing (C3604/HPb59-1): fremragende bearbejdelighed og naturlig smøreevne til CNC-gevindbøsninger med præcision.

Aluminium (6061-T6/7075): letvægts til rumfart og bilkonstruktioner.

Gevindformer: metriske (M3–M64), UNC/UNF, NPT-rørgevind og brugerdefinerede former pr. tegning.

Klasser: 6H/6g standard, 5H/4h præcisionsklasser til interferenspasningsapplikationer.

Gevindet skæres med enkeltpunktsgevind eller gevindfræsning på CNC drejebænke, efterfulgt af stigningsdiametermåling. For pres-fit indsatser holder vi den udvendige diameter på ±0,005 mm, så bøsningen sidder med den korrekte interferens - løs nok til at installere, stram nok til aldrig at dreje.

Produktspecifikationer

Typiske anvendelser af præcisions CNC-gevindbøsninger

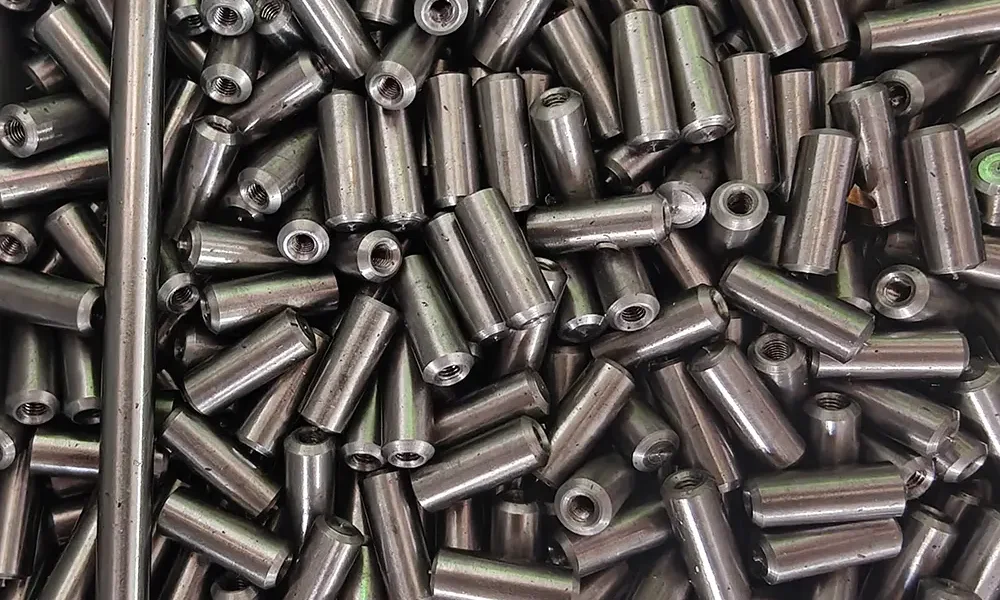

Som producent og leverandør af præcisions-CNC-gevindbøsninger, leverer Tuoyuan Metal bøsninger i løs vægt til fabriksdirekte priser til:

Gevindindsatser til aluminium- og plasthuse i biler og elektronik.

Lejebøsninger og slidbøsninger i pumper, gearkasser og transportører.

Lokalisering af bøsninger til jigs, armaturer og værktøjsplader.

Hydrauliske og pneumatiske cylinderkomponenter.

Møbler, apparater og udstyrs drejesamlinger.

Luftfarts- og forsvars letvægtsenheder.

Rigtigt tilfælde

Casestudie: Custom Precision CNC-gevindbøsninger af messing

Branche: Elektronik og elektrisk udstyr

Materiale: Messing C36000

Proces: Schweizisk CNC-drejning, anboring og sekskantfræsning

En amerikansk producent af elektroniske komponenter havde brug for brugerdefinerede præcisions CNC-gevindbøsninger til at fungere som anti-rotationsindsatser i plastikkabinetter. Delene krævede en gratfri finish for at sikre ubesværet skruesamling uden at beskadige plastikhuset. Ved at bruge fleraksede schweiziske CNC drejebænke bearbejdede vi messingbøsningerne med rene gevind og præcise sekskantede hoveder i en enkelt opsætning. En grundig ultralydsrensningsproces blev implementeret for at fjerne alle metalspåner, efterfulgt af 100 % optisk gevindinspektion.

Produktionsproces

Hver bøsning starter med en ingeniørgennemgang: vores team analyserer din 2D/3D-tegning eller prøve, vælger materialekvaliteten og programmerer optimale værktøjsbaner. For gevindindsatser er den kritiske parameter interferenspasningen - vi beregner den nøjagtige OD for at garantere fastholdelse uden at overbelaste værtsdelen.

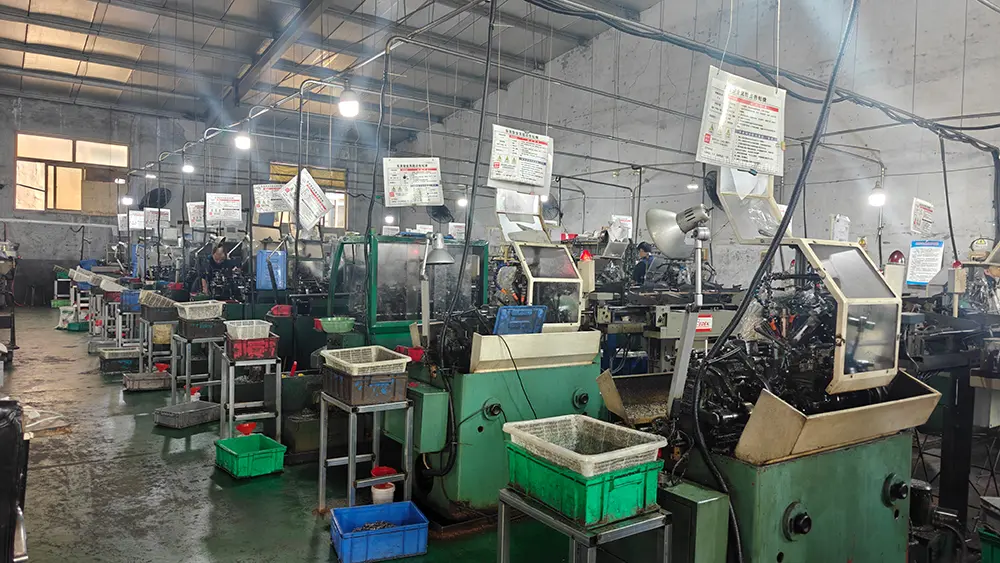

Bearbejdning kører på højhastigheds automatiske CNC drejebænke med stangfødere. Drejning, vending, riller, boring og gevindskæring udføres i én fastspændingscyklus, hvor det er muligt - denne enkeltopsætningstilgang er det, der holder koncentriciteten i mikronområdet.

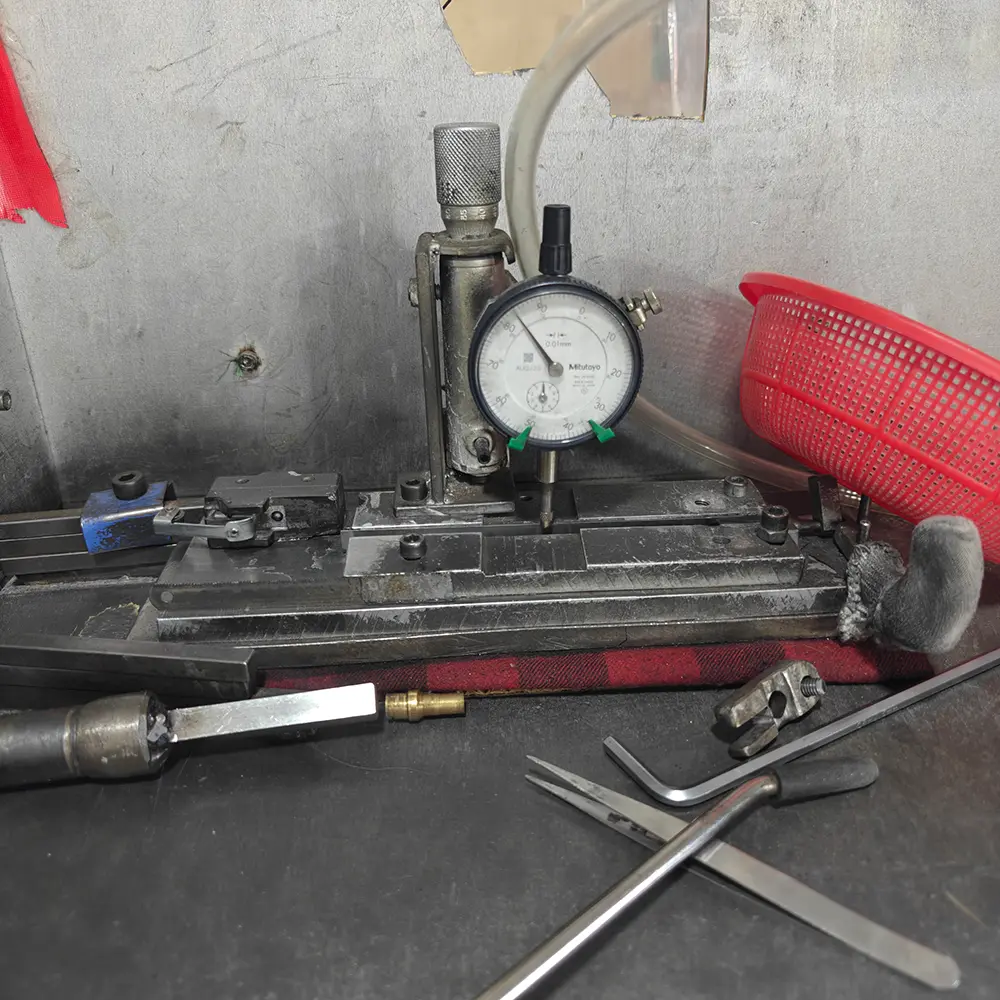

Gevinding efterfølges af 100 % inspektion: gevindprop/ringmåling, optisk sortering og CMM-verifikation på prøvedele. Overfladebehandling (zink, sort oxid, nikkel) påføres i vores interne linjer før endelig pakning.

Hvorfor vælge Tuoyuan Metal

Et årti med præcisionsbearbejdning Tuoyuan Metal har over 10 års erfaring med præcisionsdrejede dele og CNC-bearbejdede komponenter, og betjener kunder i 20+ lande med en 95% gentagelseskøbsrate. Når du bestiller bøsninger hos os, arbejder du med en butik, der allerede har løst dit problem — mange gange.

Bøsninger er pakket i anti-rust papir, polyposer og eksportkartoner eller trækasser pr. ordrestørrelse. Små partier sendes med ekspres (DHL/FedEx/UPS); bulkordrer sendes til søs fra Qingdao Port (FCL/LCL) eller luftfragt. Dokumentation: Kommerciel faktura, pakkeliste, fragtbrev, oprindelsescertifikat, materialetestcertifikat. Kontakt vores eksportteam for præcise CNC-gevindbøsninger, bulkordrer eller et tilbud.

FAQ

Q1: Kan du bearbejde bøsninger fra min tegning eller prøve?

A1: Ja. Send os en 2D/3D-tegning (PDF, AI) eller en fysisk prøve. Vi gennemgår designet, bekræfter materiale og tolerancer og laver præproduktionsprøver til din godkendelse før masseproduktion.

Q2: Hvilken tolerance kan du holde på tråde?

A2: Standardgevindklasser 6H/6g iht. ISO 965. Til præcisionsapplikationer kan vi holde 5H/4h med stigningsdiameter verificeret af kalibrerede målere. Fortæl os dit klassekrav.

Q3: Hvordan garanterer du kvalitet på store ordrer?

A3: Første artikelinspektion med en fuldstændig rapport, derefter måling i processen og 100 % optisk sortering på endelige dimensioner. Vi understøtter også tredjepartsinspektion før forsendelse.

Spørgsmål 4: Kan du producere disse præcisions CNC gevindbøsninger til brugerdefinerede størrelser og ikke-standard gevindstigninger?

A4: Ja, vi tilpasser fuldt ud den ydre diameter, længde, vægtykkelse og gevindspecifikationer i henhold til dine tekniske tegninger eller prøvedele.

Q5: Kan jeg anmode om prøver, før jeg afgiver en masseproduktionsordre?

A5: Absolut. Vi kan levere prototype-/præproduktionsprøver til din funktionelle test og samlingsvalidering, før du fortsætter til fuldskala fremstilling.
