Hvad betyder den fulde CNC-produktionsproces?

Fra indledende produktdesign og CAD-modellering, gennem CAM-programmering, maskinopsætning og selve bearbejdningen, til endelig kvalitetsinspektion og efterbehandling, undersøger den, hvordan digital præcision og mekanisk effektivitet konvergerer for at skabe komplekse metaldele.

Trin 1: Produktdesign & CAD-tegning

AlleCNC fremstillingstarter med kundens produktkrav. Vores designteam bruger CAD-software til at tegne præcise 2D-tekniske tegninger og bygge komplette 3D-produktmodeller, som danner grundlaget for den færdige dels endelige form.

Design til kontrol

Vi evaluerer råmaterialeydelse, plads til værktøjsadgang, bearbejdningsvanskeligheder og produktionsomkostninger på designstadiet for at undgå senere fremstillingsproblemer.

Komplet modelstandarder

3D-modeller skal fuldt ud vise alle strukturelle træk ved delen.

Tydelige tekniske markeringer

Alle tegninger skal have markerede dimensionstolerancer, geometriske tolerancer og krav til overfladeruhed til reference under produktionen.

Trin 2: CAM-programmering & bearbejdningsprocesplanlægning

CAM-software fungerer som bindeled mellem designfiler og CNC-værktøjsmaskiner. Vores tekniske programmører konverterer CAD-modeller til G-kode og M-kode, det læsbare kommandosprog for CNC-udstyr.

Bearbejdningsstadie Division

Vi adskiller grovskæring og finishskæring for alle dele: Grovbearbejdning fjerner hurtigt overskydende materiale, mens finishbearbejdning låser præcision og overfladekvalitet.

Skæreværktøj og stioptimering

Vi udvælger matchende skæreværktøjer og designer de kortest mulige skæreveje for at reducere tomgangstid og øge den samlede produktionseffektivitet.

Brugerdefinerede skæreparametre

Teknikere indstiller spindelhastighed, tilspændingshastighed, skæredybde og skæretrin udelukkende baseret på delens materiale og struktur.

Simuleringstest før produktion

Vi kører en komplet 3D-skæringsimulering inde i softwaren for at kontrollere, om der er risiko for værktøjskollision, overskæring og værktøjsbrud, inden vi sender programmer til værkstedet.

Trin 3: Maskinopsætning og klargøring på stedet

Inden den formelle skæring afslutter værkstedsoperatører alt fysisk opsætningsarbejde for at matche det digitale program.

Forberedelse af værktøj

Operatører forbereder alle nødvendige skæreværktøjer som angivet på procesbladet, måler hvert værktøjs længde og diameter, og monter dem derefter korrekt i værktøjsmaskinens magasin.

Råmateriale fastspænding

Skruestik, trykplader eller brugerdefinerede armaturer bruges til at låse råmaterialeemner fast på arbejdsbordet, hvilket forhindrer forskydning under højhastighedsskæring.

Værktøjsindstilling og oprindelseskalibrering

Arbejdskoordinatsystemer (såsom G54) er indstillet til at bekræfte emnets nulpunkt, så maskinen nøjagtigt kan lokalisere råmaterialet.

Program upload

Fuldt verificerede fejlfrie G-kodefiler uploades til CNC-maskinens kontrolsystem.

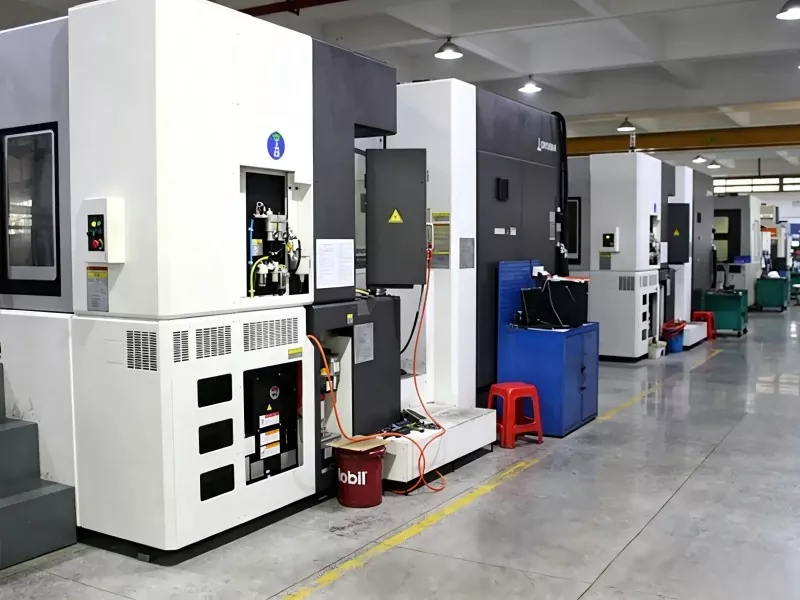

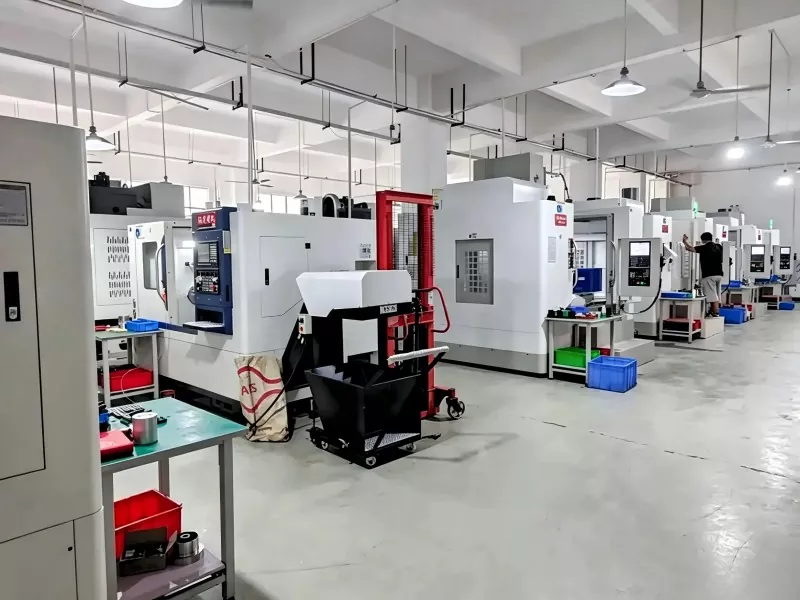

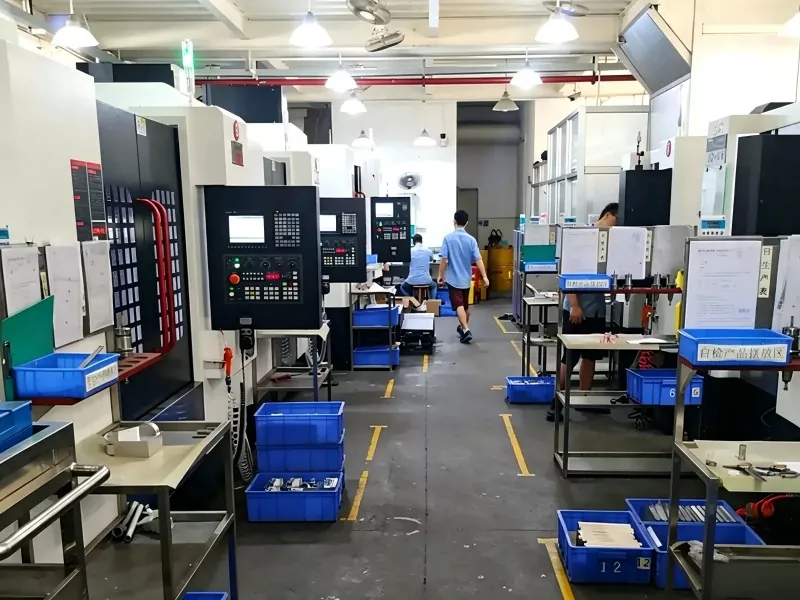

Trin 4: Automatisk bearbejdning og realtidsovervågning

CNC-maskinen kører automatisk efter uploadet kode, og multi-akse kobling fuldender materialeskæring. Operatører holder konstant øje med hele køreprocessen.

Almindelige CNC-bearbejdningstyper

Fræsning: Roterende skæreværktøj bevæger sig mod faste emner, ideelt til komplekse plane overflader, hulrum og buede 3D-profiler.

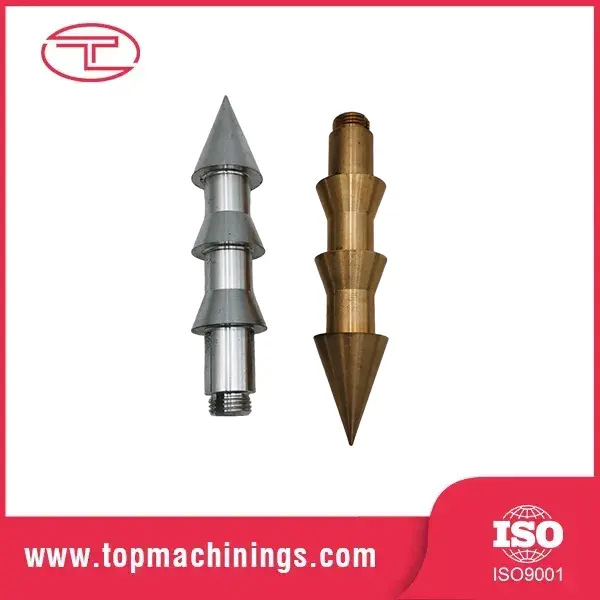

Drejning: Råmaterialeemner spinder, mens skæreværktøjer bevæger sig, bruges til roterende dele som aksler, skiver og ærmer (såsom vores messingstøbeindsatser).

Boring og anboring: Nøjagtig hulboring og indvendig gevindbearbejdning til montering af fastgørelseselementer.

Nøgle overvågningspunkter på stedet

Operatører skal holde nøje øje med disse detaljer under produktionen:

Tilstrækkelig kølevæske dækker skæreområderne fuldt ud

Tegn på værktøjsslid eller afhuggede skærekanter

Usædvanlige vibrationer eller hård unormal støj fra maskinen

Trin 5: Præcisionsinspektion og kvalitetskontrol

Når bearbejdningen er færdig, gennemgår alle dele streng QC-test for at bekræfte, at de matcher alle tegningsspecifikationer.

Grundlæggende dimensionskontrol

Arbejdere bruger digitale skydelære, mikrometre og go/no-go-målere til hurtig størrelsesbekræftelse.

Højpræcisions dimensionstest

For ultratolerance eller komplekse buede dele tester koordinatmålemaskiner (CMM) og optiske billeddetektorer geometriske tolerancer nøjagtigt.

Test af overfladefinish

Overfladeruhedstestere kontrollerer overfladens glathed for at eliminere tydelige værktøjsmærker og overfladefejl.

Trin 6: Efterbehandling og overfladebehandling

Dele, der består kvalitetsinspektion, modtager sekundær behandling for at opfylde standarderne for montering og udseende.

Afgratning

Håndværktøj, polermaskiner eller ultralydsudstyr fjerner skarpe grater og kanter for at undgå ridser og sikre en jævn samling.

Rengøring af dele

Al skæreolie, metalspåner og overfladesnavs vaskes helt af hvert emne.

Brugerdefineret overfladebehandling

Vi tilbyder flere muligheder for overfladebehandling i henhold til brugsscenarier: sandblæsning, galvanisering, anodisering, sort oxidbelægning, pulversprøjtning og mere til rustbeskyttelse og dekorative effekter.

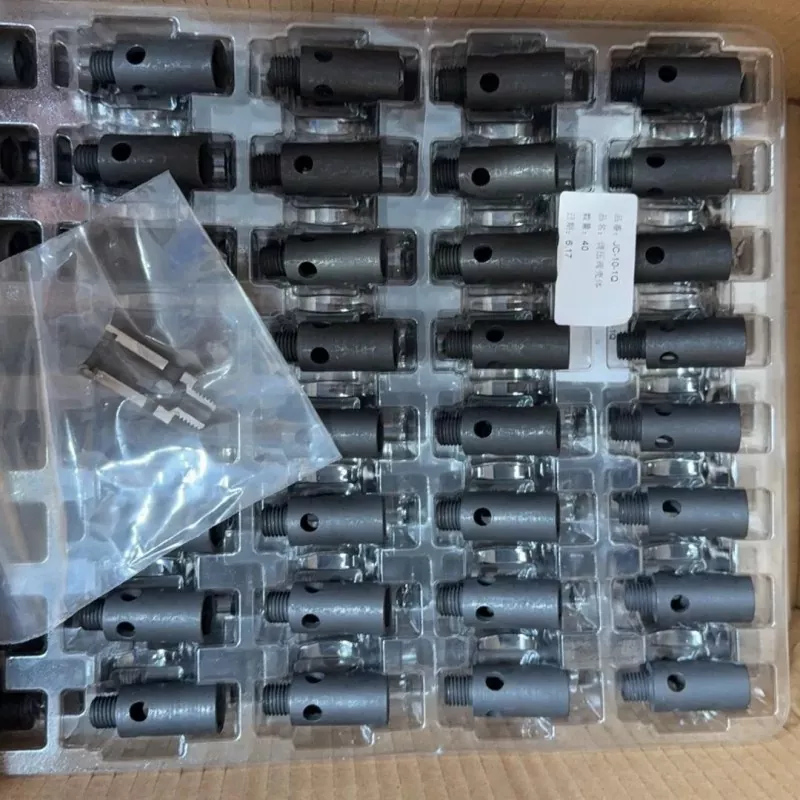

Slutinspektion og emballering

En sidste fuld kontrol af færdigvarer, antirustbehandling, komponentsamling og stødsikker emballage til forsendelse.
