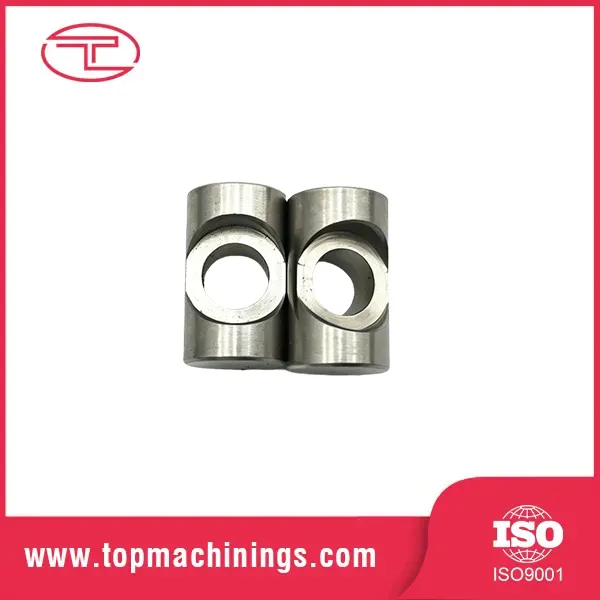

Hvad er titanium præcisionsdrejede dele, og hvorfor er de vigtige i fremstillingen?

1. Hvad er titanium præcisionsdrejede dele?

Titanium præcisionsdrejede deleer komponenter, der er fremstillet ved at fjerne materiale fra roterende titaniummateriale ved hjælp af specialiseret drejeudstyr. Computer numerisk kontrol (CNC) systemer guider skæreværktøjerne til at producere nøjagtige diametre, længder, riller, gevind, boringer og andre specificerede funktioner.

I modsætning til almindelige metalkomponenter er præcisionsdrejede dele designet til at opfylde definerede tekniske krav. Deres dimensioner og overfladeforhold kan direkte påvirke tætningsydelsen, monteringsjustering, rotationsbevægelse, fastgørelsespålidelighed og udstyrets levetid.

Typiske eksempler omfatter titanium aksler, bøsninger, ærmer, stifter, gevindfittings, afstandsstykker, konnektorer og brugerdefinerede cylindriske komponenter. Afhængigt af tegningen kan en del kræve drejning alene eller yderligere fræsning, boring, gevindskæring, slibning og overfladebehandling.

Hvad gør en drejet del til virkelig præcisionskonstrueret?

• Dimensionsnøjagtighed:Kritiske diametre, længder og boringer forbliver inden for specificerede tolerancer.
• Geometrisk kontrol:Koncentricitetsrelaterede krav, udløb, rundhed og andre geometriske karakteristika kontrolleres, hvor det er nødvendigt.
• Overfladekvalitet:Funktionelle overflader opfylder specificerede krav til ruhed og efterbehandling.
• Materiale konsistens:Titaniumkvaliteten og materialetilstanden matcher ingeniørspecifikationen.
• Gentagelighed:Produktionsprocesser opretholder ensartede resultater på tværs af godkendte batches.

For købere er målet ikke blot at få en titaniumkomponent. Det er for at opnå en komponent, der passer til samlingen, fungerer pålideligt i sit driftsmiljø og kan fremstilles konsekvent i det nødvendige volumen.

2. Hvorfor er titan vigtigt i præcisionsfremstilling?

Titanium vælges, når konventionelle metaller ikke kan levere den påkrævede kombination af mekanisk ydeevne, vægt og miljøbestandighed. Dens fordele er særligt værdifulde i kompakte enheder, hvor hver komponent skal levere pålidelig ydeevne uden at tilføje unødvendig masse.

Høj styrke med lav vægt

Titaniumlegeringer tilbyder et gunstigt styrke-til-vægt-forhold. Sammenlignet med mange ståltyper kan titanlegeringer give betydelige vægtbesparelser, samtidig med at den styrke, der er nødvendig for passende udformede komponenter, bevares. Dette gør dem attraktive til fly-hardware, letvægtsmekanismer og bærbart udstyr.

Fremragende korrosionsbestandighed

Titanium danner naturligt en beskyttende oxidfilm, der bidrager til dets korrosionsbestandighed i mange miljøer. Afhængigt af kvalitet og serviceforhold kan den være velegnet til marineudstyr, kemiske behandlingssystemer og komponenter, der er udsat for fugt eller ætsende medier.

Ikke desto mindre bør kompatibiliteten altid vurderes i forhold til de faktiske kemikalier, temperaturer, sprækkeforhold og driftstryk. Ingen enkelt titaniumkvalitet er egnet til ethvert miljø.

Pålidelig ydeevne i krævende applikationer

Passende udvalgte titaniumkomponenter kan give en nyttig kombination af mekanisk styrke, korrosionsbestandighed og langsigtet funktionel pålidelighed. Visse titaniumkvaliteter tilbyder også god biokompatibilitet, selvom medicinsk brug kræver yderligere materiale, fremstilling og reguleringskontrol.

Potentiale for langsigtet værdi

Titanium koster normalt mere at købe og bearbejde end almindelige aluminium- eller stålalternativer. Dens værdi bør dog vurderes på tværs af komponentens levetid. Lavere vægt, reduceret korrosionsrelateret vedligeholdelse og applikationsspecifikke ydeevnefordele kan retfærdiggøre den indledende investering.

Den mest økonomiske løsning er ikke nødvendigvis materialet med den laveste enhedspris. Det er materialet, der opfylder applikationens funktionskrav uden unødig bearbejdning eller overdreven specifikation.

3. Hvilke titankvaliteter bør du overveje?

Materialevalg påvirker styrke, korrosionsbestandighed, bearbejdelighed, omkostninger og overholdelse af kundespecifikationer. To almindelige valg er kommercielt rent titanium Grade 2 og titanlegeringen Ti-6Al-4V, almindeligvis kendt som Grade 5. Andre kvaliteter kan være mere passende til specifikke kemiske, strukturelle eller regulerede anvendelser.

Tabellen giver en generel udvælgelsesvejledning, ikke en erstatning for ingeniørgodkendelse. Materialekvaliteter, leveringsbetingelser og nationale standarder eller industristandarder er ikke automatisk udskiftelige. Købere bør angive den nøjagtige kvalitet, gældende standard og påkrævet materialetilstand.

Hvordan kan du undgå materialevalgsfejl?

• Identificer de faktiske belastninger, temperaturområde og omgivende miljø.
• Bekræft, om korrosionsbestandighed, styrke, træthedsydelse eller vægt er det primære krav.
• Gennemgå materialestandarden og eventuelle kundespecifikke begrænsninger.
• Bekræft, om materialecertifikater og batchsporbarhed er påkrævet.
• Bed producenten om at gennemgå materialetilgængeligheden, før produktionsplanen godkendes.

At vælge en kvalitet udelukkende fordi den er beskrevet som højstyrke eller korrosionsbestandig kan øge omkostningerne uden at forbedre det færdige produkt. Materielle beslutninger bør baseres på målbare driftskrav.

4. Hvordan fremstilles titanium præcisionsdrejede dele?

Pålidelig titaniumdrejning kræver en kontrolleret arbejdsgang, der forbinder ingeniørgennemgang, materialeforberedelse, bearbejdning, inspektion og endelig levering. Hvert trin hjælper med at forhindre defekter, der ellers kan opstå under montering eller markdrift.

Trin 1: Tegnegennemgang og designevaluering

Producenten gennemgår den tekniske tegning, tredimensionelle model, kritiske dimensioner, gevind, overfladekrav og produktionsmængde. Potentielle problemer omfatter unødvendigt snævre tolerancer, utilgængelige funktioner, tynde vægge og komplekse indre geometrier.

Tidlig teknisk feedback hjælper med at identificere ændringer, der kan forenkle bearbejdning uden at gå på kompromis med funktionen.

Trin 2: Materialeforberedelse

Råmaterialet vælges i henhold til den specificerede titaniumkvalitet, lagerform, dimensioner og materialetilstand. Når det er påkrævet, kontrolleres certifikater og identifikationsregistre, før produktionen påbegyndes.

Trin 3: CNC-drejning

Under CNC-drejning roterer emnet, mens skærende værktøjer fjerner materiale i henhold til den programmerede bearbejdningssekvens. Afhængigt af designet kan processen skabe udvendige diametre, skuldre, riller, boringer og andre rotationsfunktioner.

Passende arbejdshold, værktøjsgeometri, skæreparametre og kølevæskelevering er afgørende for en stabil produktion.

Trin 4: Sekundære operationer

Nogle komponenter kræver yderligere fræsning, boring, anboring, gevindskæring, slibning eller afgratning. Disse operationer bør koordineres for at beskytte kritiske overflader og opretholde dimensionsforhold mellem funktioner.

Trin 5: Inspektion og efterbehandling

Færdige komponenter kontrolleres i forhold til tegnings- og indkøbskrav. Afhængigt af applikationen kan dette omfatte dimensionsmåling, gevindinspektion, overfladeruhedstestning, visuel inspektion og materialedokumentationsgennemgang.

Enhver specificeret efterbehandlingsbehandling bør vurderes for kompatibilitet med titaniumkvaliteten, funktionelle krav og efterfølgende monteringsoperationer.

Trin 6: Pakning og levering

Dele skal rengøres og pakkes på en måde, der beskytter gevind, tætningsflader og præcisionsfunktioner. Tydelige mærknings- og sporbarhedsregistreringer kan forenkle modtagelsesinspektion og lagerstyring.

5. Hvilke bearbejdningsudfordringer bør købere forstå?

Titanium kan bearbejdes med succes, men dets adfærd adskiller sig fra mange almindelige ingeniørmetaller. At forstå disse forskelle hjælper købere med at vurdere tilbud, produktionsplaner og produktionskapacitet mere realistisk.

Varmekoncentration og værktøjsslid

Titanium har relativt lav varmeledningsevne, så varmen kan blive koncentreret nær skærezonen. Dette kan fremskynde værktøjsslid og påvirke overfladekvaliteten, hvis skæreforhold og afkøling ikke er korrekt kontrolleret.

Egnede skæreværktøjer, stabile bearbejdningsparametre, effektiv kølevæskelevering og rettidig udskiftning af værktøj hjælper med at opretholde proceskonsistens.

Elastisk genopretning og dimensionsvariation

Titaniums elastiske adfærd kan få materialet til at springe tilbage efter at skærekræfterne er fjernet. Tyndvæggede komponenter og slanke skafter er særligt følsomme over for holdetryk og skærekræfter.

Omhyggeligt armaturdesign, passende bearbejdningssekvenser og mellemmåling kan hjælpe med at reducere forvrængning og forbedre dimensionskontrol.

Chipkontrol og overfladedefekter

Ukontrollerede spåner kan forstyrre bearbejdning, beskadige færdige overflader og forstyrre automatiseret produktion. Forkerte værktøjsforhold kan også forårsage rivning af overfladen, opbygget materiale på skærkanten eller inkonsistente finish.

Effektiv spånevakuering og inspektion af kritiske overflader er derfor vigtige dele af processen.

Højere fremstillingsomkostninger

Titaniums materialepris, bearbejdningstid, værktøjsforbrug og inspektionskrav kan alle påvirke de færdige komponentomkostninger. Snævre tolerancer, komplekse funktioner og krævende dokumentation kan øge omkostningerne yderligere.

Købere kan ofte forbedre omkostningseffektiviteten ved at forenkle ikke-funktionelle funktioner, undgå unødvendigt snævre tolerancer og vælge en passende produktionsmængde.

6. Hvordan kan du angive de rigtige tolerancer?

Tolerancer bestemmer, hvor meget en fremstillet dimension kan variere, mens den forbliver acceptabel. I præcisionsdrejede titaniumdele afhænger den passende tolerance af egenskab, materiale, geometri, fremstillingsmetode, inspektionsevne og funktionskrav.

Der er ingen universel tolerance, der gælder for enhver titaniumkomponent. De følgende eksempler illustrerer, hvordan købere kan organisere deres krav i stedet for at garantere en bestemt produktionskapacitet.

Påfør kun stramme tolerancer, hvor de er nødvendige

Anvendelse af meget snævre tolerancer til alle dimensioner kan øge bearbejdningstiden, inspektionsindsatsen og risikoen for afvisning. En mere praktisk tilgang er at identificere de funktioner, der direkte påvirker montering, tætning, rotation eller belastningsoverførsel.

For eksempel kan et lejesæde kræve strammere dimensionskontrol end en ikke-funktionel udvendig skulder. De endelige krav bør fastlægges af designingeniøren og verificeres med producenten før produktionsgodkendelse.

Bekræft inspektionsmetoder før bestilling

Spørg, hvordan kritiske dimensioner vil blive målt og registreret. Afhængigt af delen kan egnede metoder omfatte kalibrerede mikrometre, boringsmålere, gevindmålere, overfladeruhedsinstrumenter, optiske målesystemer eller koordinatmålemaskiner.

Leverandøren skal bekræfte, at den foreslåede inspektionsmetode er passende for den specificerede tolerance og geometri.

7. Hvilke industrier bruger titandrejede komponenter?

Titanium præcisionsdrejede dele bruges på tværs af industrier, hvor materialeydelse, korrosionsbestandighed, lav vægt eller specialiserede driftsforhold retfærdiggør deres omkostninger.

Luftfart og luftfart

Udvalgte rumfartssystemer bruger titaniumkomponenter til vægtfølsomme strukturer, fastgørelseselementer, aksler, fittings og anden præcisionshardware. Disse applikationer kan kræve strenge materialespecifikationer, sporbarhed og dokumenterede inspektionsprocedurer.

Medicinsk udstyr

Titanium bruges i visse medicinske instrumenter, udstyrskomponenter og implantatrelaterede produkter. Anvendelser, der involverer patientkontakt eller implantation, kræver passende materialekvaliteter, validerede processer og gældende lovgivningsmæssige kontroller. Almindelig titaniumbearbejdning alene etablerer ikke medicinsk egnethed.

Marine og kemisk forarbejdning

Korrosionsbestandige titaniumkomponenter kan være nyttige i udvalgte marinesystemer, væskehåndteringsudstyr og kemiske behandlingsinstallationer. Karaktervalg skal tage højde for den faktiske væskekemi, temperatur, tryk og driftsmiljø.

Industrielle maskiner og automatisering

Brugerdefinerede stifter, ærmer, konnektorer, aksler og præcisionsfittings kan drage fordel af titaniums mekaniske egenskaber i specialiseret maskineri, automatiseret udstyr og kompakte mekanismer.

Energi og højtydende udstyr

Nogle energisystemer og højtydende produkter bruger titaniumkomponenter, hvor vægt, korrosionsbestandighed eller mekanisk ydeevne er vigtig. Design- og materialespecifikationen skal afspejle applikationens faktiske belastninger og miljøeksponering.

På tværs af disse industrier er det bedst egnede komponentdesign et, der balancerer tekniske krav med fremstillingsevne, inspektionsbehov og samlede omkostninger.

8. Hvordan kan du verificere delens kvalitet?

En færdig komponent kan se korrekt ud, mens den stadig ikke opfylder dens dimensions- eller materialekrav. En struktureret kvalitetsproces hjælper købere med at verificere, at de leverede præcisionsdrejede titaniumdele er i overensstemmelse med den godkendte specifikation.

Gennemgå materialeidentifikation og sporbarhed

Bekræft karakteren, gældende materialestandard og påkrævet materialetilstand. Hvor det er specificeret, anmod om materialetestcertifikater og sørg for, at dokumentationen kan knyttes til det leverede produktionsparti.

Tjek Kritiske Dimensioner

Inspektionsregistreringer skal identificere de målte funktioner og demonstrere overholdelse af de gældende tegningskrav. For krævende projekter, aftale på forhånd inspektionsrapportens format, prøveudtagningsplan og acceptkriterier.

Evaluer overflade- og trådkvalitet

Inspicer funktionelle overflader for relevante defekter, og kontroller, at gevind er i overensstemmelse med den specificerede standard. Afgratning og rengøring bør ikke beskadige tætningskanter, sammenkoblingsflader eller andre kritiske funktioner.

Bekræft kvalitetssystemet

Spørg, om producenten opretholder dokumenterede procedurer for produktionskontrol, ikke-overensstemmende produkter, udstyrskalibrering og korrigerende handlinger. Certificeringer bør kontrolleres for omfang og gyldighed i stedet for at antages fra en leverandørs generelle markedsføringserklæringer.

• Godkendt ingeniørtegning og revisionskontrol.
• Materiale identifikation og nødvendige certifikater.
• Dokumenteret dimensionel og visuel inspektion.
• Definerede acceptkriterier og afvigelseshåndtering.
• Egnet emballage, mærkning og batchidentifikation.

Disse foranstaltninger hjælper med at reducere modtagelseskonflikter, uventede monteringsproblemer og risikoen for inkonsekvente produktionsbatcher.

9. Hvordan kan du vælge en pålidelig leverandør?

At vælge en leverandør til præcisionsdrejede titaniumdele kræver mere end at sammenligne enhedspriser. Købere bør vurdere, om producenten forstår applikationen, kan producere den nødvendige geometri og har en inspektionsproces, der er tilpasset projektets risikoniveau.

Evaluer relevant produktionserfaring

Spørg, om leverandøren har erfaring med den angivne titaniumkvalitet, lignende deldimensioner, påkrævede tolerancer og produktionsvolumener. Erfaring med et andet metal viser ikke automatisk tilsvarende kapacitet i titanium.

Gennemgå Ingeniørkommunikation

En pålidelig leverandør bør være i stand til at identificere uklare tegningskrav, diskutere fremstillingsrisici og forklare afvejningen mellem tolerancer, produktionsmetoder og omkostninger.

Sammenlign komplette tilbud

Sørg for, at tilbud dækker samme materialekvalitet, mængde, inspektionskrav, efterbehandlingsoperationer, emballering og leveringsbetingelser. En lavere startpris kan udelukke vigtige tjenester eller antage mindre krævende specifikationer.

Vurder produktionskonsistens

For gentagne ordrer, diskuter procesdokumentation, ændringskontrol, batchsporbarhed og hvordan dimensionsvariation overvåges. Konsistens bliver især vigtig, når komponenter anvendes i samlinger med begrænset frigang eller strenge krav til ydeevne.

Arbejd med en klart defineret produktionspartner

Ved evaluering af Qingdao Tuoyuan Metal Products Co., Ltd. for et titaniumkomponentprojekt, skal købere give den tekniske tegning, materialekrav, målmængde og inspektionsforventninger, så de specifikke fremstillingskrav kan gennemgås, før en ordre afgives.

Som med enhver leverandørevaluering skal du bekræfte de relevante bearbejdningsevner, materialeindkøbsarrangementer, kvalitetsdokumentation og leveringsforpligtelser for det faktiske projekt i stedet for at stole på generelle produktbeskrivelser.

10. Hvilke faktorer påvirker produktionsomkostningerne?

Prisen på præcisionsdrejede titaniumdele afhænger af den komplette fremstillingsproces, ikke kun vægten af ​​råmaterialet. At forstå de vigtigste omkostningsdrivere hjælper indkøbsteams med at forberede mere nyttige anmodninger om tilbud og undgå unødvendige udgifter.

Forbered en komplet tilbudsanmodning

For at få meningsfulde og sammenlignelige tilbud skal du inkludere følgende oplysninger:

• 2D ingeniørtegning og, hvor det er tilgængeligt, en 3D-model.
• Præcis titaniumkvalitet og materialespecifikation.
• Nødvendige tolerancer, overfladefinish og gevinddetaljer.
• Prototypemængde og forventet gentagelsesordrevolumen.
• Inspektionsrapporter, certifikater og sporbarhedskrav.
• Påkrævet efterbehandling, emballering, leveringssted og måldato.

Fuldstændig information giver leverandører mulighed for at vurdere gennemførligheden og identificere omkostningsdrivere, før produktionen begynder. Det reducerer også sandsynligheden for misforståelser om materialeudskiftninger, inspektionsomfang og leveringsforventninger.

11. Ofte stillede spørgsmål

Konklusion

Titanium præcisionsdrejede dele giver værdifulde fordele, når komponenternes ydeevne afhænger af styrke-til-vægt-forhold, korrosionsbestandighed, dimensionsnøjagtighed og applikationsspecifik pålidelighed. For at opnå disse fordele kræves passende materialevalg, kontrolleret CNC-bearbejdning, realistiske tolerancer og en kvalitetsproces, der er tilpasset komponentens tilsigtede anvendelse.

For ingeniørteams og indkøbsprofessionelle begynder den mest effektive indkøbsstrategi med en klar teknisk specifikation og en informeret sammenligning af produktionskapacitet, inspektionskrav, omkostninger og leveringsforpligtelser. Hvis disse faktorer behandles tidligt, kan det reducere undgåelige udgifter og forbedre konsistensen af ​​de færdige komponenter.
