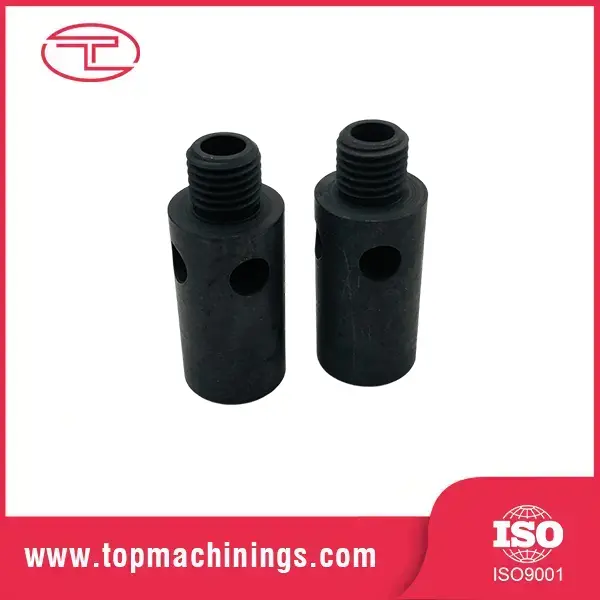

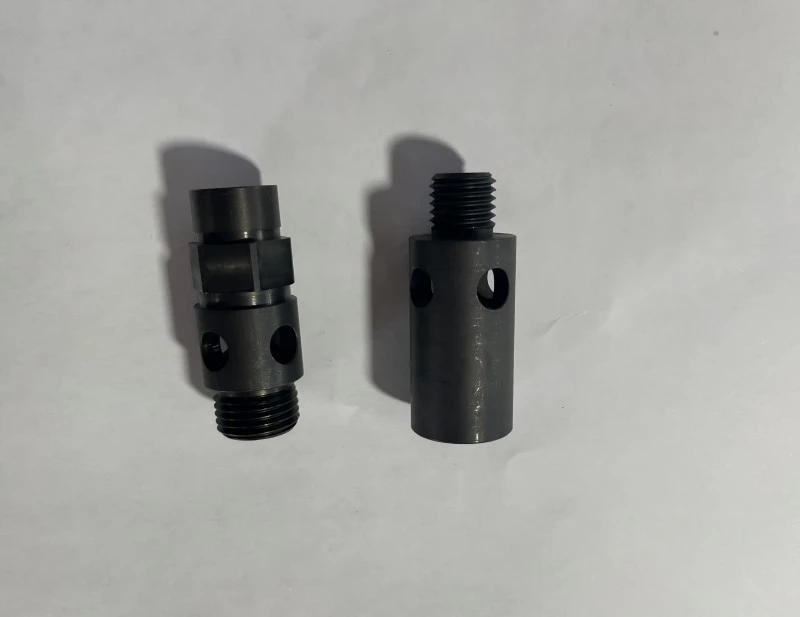

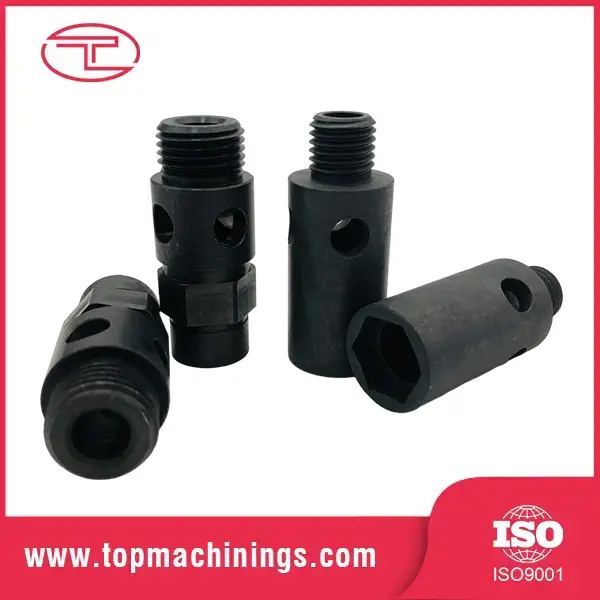

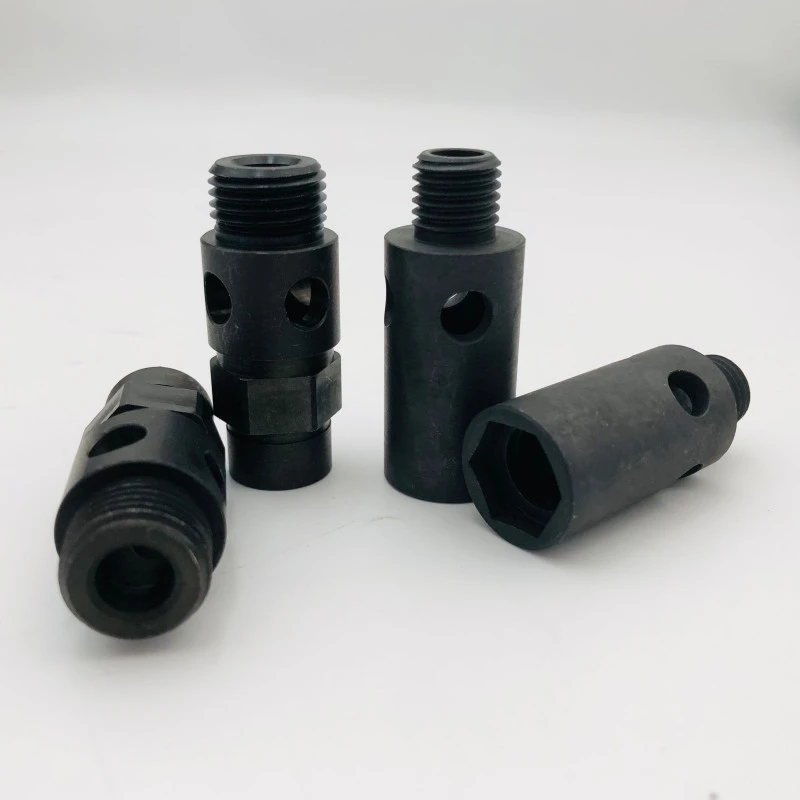

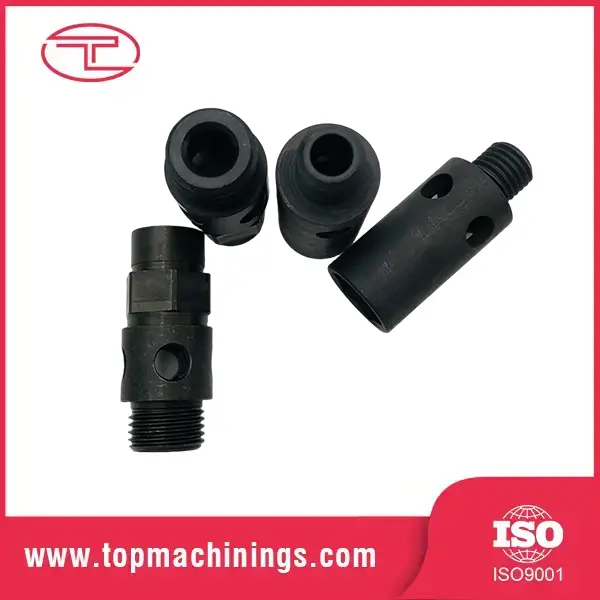

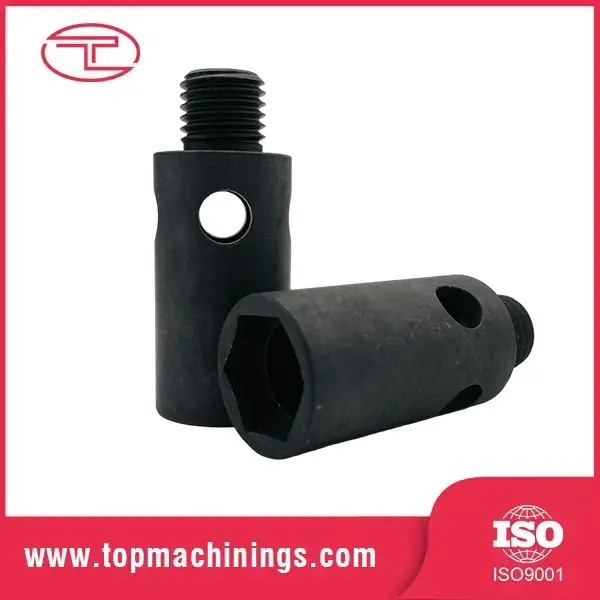

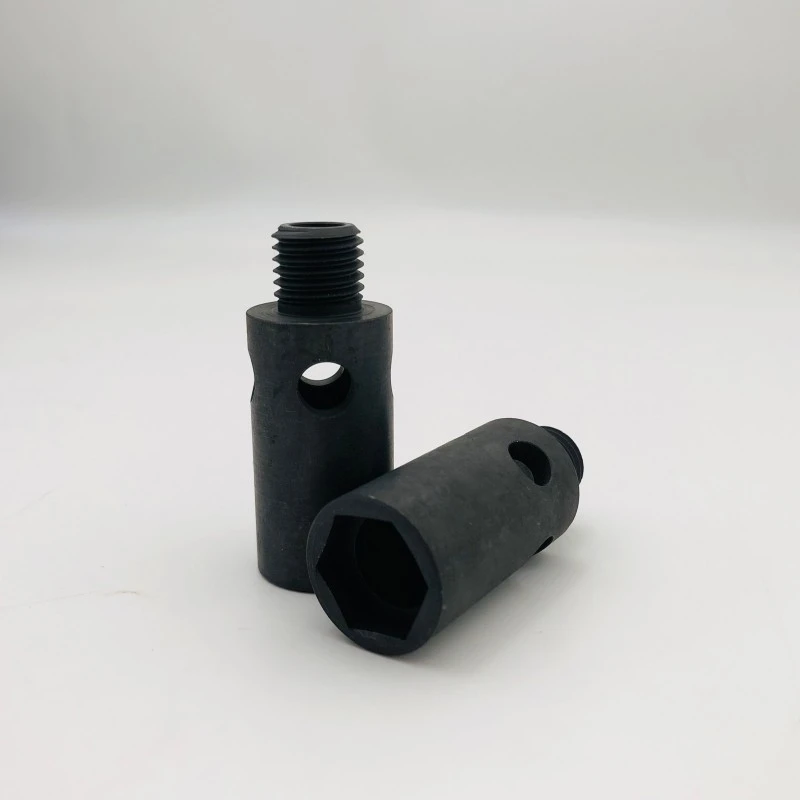

CNC-bearbejdning præcisionsgevindaksel

En gevindskåret aksel er en cylindrisk roterende komponent med bearbejdede gevind langs en del af eller hele dens længde. Det klassiske eksempel er blyskruen - hjertet i enhver CNC-maskine, 3D-printer og lineær aktuator - hvor gevindet går i indgreb med en møtrik for at konvertere rotation til præcis lineær bevægelse. Men CNC-bearbejdning præcisionsgevindaksler optræder også som motoraksler med gevindender, trækstænger, justeringsskruer og fødeaksler.

Det, der adskiller en god gevindaksel fra en dårlig, er usynlig med et blik og katastrofal i drift: Gevindstigningsnøjagtighed over hele længden. En blyskrue med en kumulativ stigningsfejl på 0,1 mm over en meters vandring vil placere din værktøjsmaskine forkert med 0,1 mm - hver eneste gang. Det er forskellen mellem en præcisionsdel og en problemdel.

Design & Materialeovervejelser

Almindelige kvaliteter: 4140/42CrMo, 1045 (generel drift), SUS303/316 (korrosionsbestandighed), 6061-T6 (letvægt)

Gevindformer: Acme, trapezformet, metrisk ISO, UNC/UNF, kugleskrue-kompatibel

Varmebehandling: induktionshærdning af gevindflanker, gennemhærdning eller karburering

Kritiske egenskaber: centerhuller til slibning, kilespor, flade, krydshuller og trindiametre

Koncentricitet mellem gevindstigningsdiameter og lejetapper: ≤ 0,02 mm TIR

Rethed: 0,05 mm/m standard, 0,02 mm/m for præcisionsgrader

Til CNC-bearbejdning præcisionsgevindaksel er materialevalg en præstationsbeslutning: 4140 hærdet og slebet giver lang levetid og dimensionsstabilitet; 6061 aluminium giver letvægts bevægelse med lav inerti til højhastighedsapplikationer. Vi anbefaler kvalitet baseret på belastning, hastighed og driftscyklus - ikke kun pris.

Nøglefunktioner og fordele

Nøjagtige tråde i fuld længde

Gevind er enkeltpunktsskåret eller gevindfræset under CNC-kontrol, med stigningsnøjagtighed verificeret over hele gevindlængden - ikke kun ved måleren. Til CNC-bearbejdning præcisionsgevindaksel holder vi kumulativ stigningsfejl inden for 0,02 mm pr. 300 mm, så din maskine positionerer korrekt på hvert kørselspunkt.

Koncentrisk tråd-til-journal-forhold

Gevind- og lejetapperne er bearbejdet i én opsætning eller på centre mellem to operationer, der holder udløbet under 0,02 mm. En aksel, der kører rigtigt, slides jævnt, vibrerer mindre og forlænger lejernes levetid.

Varmebehandling tilpasset pligt

Induktionshærdning på gevindflanker giver en slidstærk overflade, samtidig med at kernen holdes sej til momentoverførsel. Til højcyklusapplikationer karburiserer eller gennemhærder vi efter dine specifikationer.

Jorddiametre, hvor det betyder noget

Lejetapper og tætningsflader kan slibes cylindrisk til Ra 0,2μm med tolerance ±0,003 mm - overfladefinishen, der holder tætninger lækagefri og lejer stille ved høje omdrejninger.

One-Stop: Skaft + Fittings

Vi bearbejder hele akslen: gevind, kilespor, flade, krydsborede huller og gevindender - én del, én leverandør, én kvalitetsstandard. Ingen anden leverandør, ingen tolerancestabling mellem komponenter.

Produktspecifikationer

Typiske applikationer

Som producent og leverandør af præcisionsgevindaksler til CNC-bearbejdning, leverer Tuoyuan Metal aksler i løs vægt til fabriksdirekte priser til:

Blyskruer og kugleskrue-kompatible aksler til CNC-maskiner og 3D-printere

Motoraksler med gevindender til koblinger og remskiver

Lineær aktuator og elektriske cylinderkomponenter

Trækstænger og justeringsskruer til industrielt udstyr

Automotive styretøj og affjedring gevindkomponenter

Foderskafter til tekstil-, emballage- og trykmaskiner

Om os

Præcisionsbearbejdning er vores kerneforretning

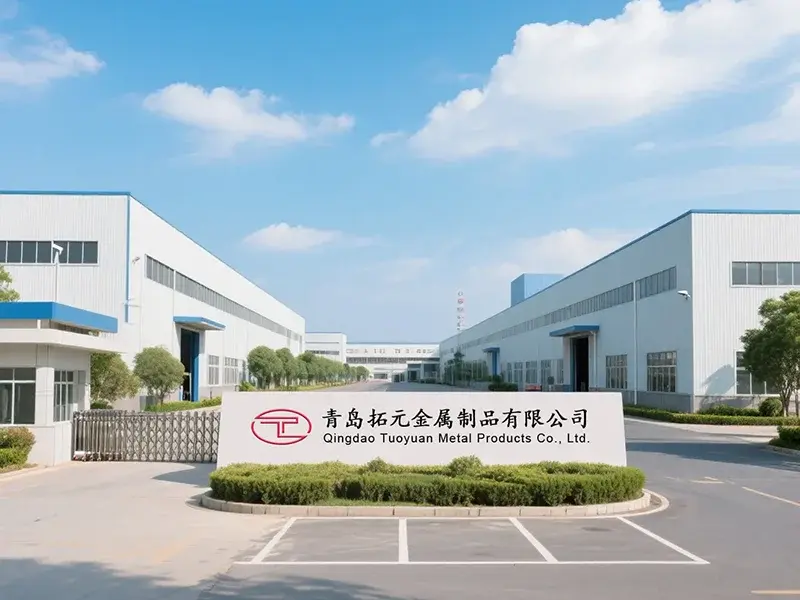

Tuoyuan Metal har specialiseret sig i præcisionsdrejede dele og CNC-bearbejdede komponenter — CNC-bearbejdning præcisionsgevindaksel er firkantet i vores styrehus. Ti års erfaring med bearbejdning, 20 højhastigheds-CNC-drejebænke, 5 bearbejdningscentre og en årlig kapacitet på 100 millioner stykker.

Gennemprøvet på nordamerikanske markeder

60 % af vores salg går til Nordamerika, hvor kunderne kræver stramme tolerancer og pålidelig levering. En 95 % gentagelseskøbsrate betyder, at vores kunder genbestiller - den stærkeste kvalitetscertificering, der findes.

Hurtig, klar kommunikation

Vores salgsteam taler flydende engelsk og svarer inden for 24 timer. Kvalitetsproblemer får svar inden for 48 timer. Ingen sprogbarrierer, ingen runaround.

Ingeniørsupport indbygget

Ikke sikker på materiale eller varmebehandling? Send os din ansøgning, og vi vil anbefale den rigtige karakter og proces. Vi understøtter fra prototype til masseproduktion.

FAQ

Q: Laver du blyskruer? Hvilken nøjagtighed kan du opnå? A: Ja – blyskruer er en af ​​vores specialer. Standardkvalitet holder ±0,05 mm pr. 300 mm; præcisionsgrad holder ±0,02 mm kumulativ pitch fejl. For højere nøjagtighed anbefaler vi kugleskruer, som vi også kan levere.

Q: Kan du bearbejde en aksel fra en prøve? A: Ja, vi reverse-engineer fra fysiske prøver såvel som tegninger. Vi måler prøven, laver en tegning og bekræfter med dig før produktion.

Spørgsmål: Hvilken varmebehandling anbefaler du for en slidstærk tråd? A: For de fleste CNC-bearbejdning med præcisionsgevindaksler og aktuatorapplikationer er induktionshærdning af gevindflankerne til HRC 45–55 det rigtige valg - hård overflade, sej kerne. Til ekstremt slid er karburering eller fuld gennemhærdning tilgængelig.

Q: Kan du holde den diametertolerance, du hævder? A: Ja. Drejede diametre holder ±0,02 mm; jorddiametre holder ±0,005 mm. Vores CNC-maskiner har gentagen positioneringsnøjagtighed på ≤±0,003 mm, verificeret ved CMM-inspektion på hver batch.

Q: Hvad er din MOQ og leveringstid? A: Prototype MOQ er fleksibel (selv 1-5 stykker). Produktion MOQ fra omkring 500 styk. Gennemsnitstiden er 15 dage, 18-20 dage med slibning og varmebehandling.
