Hvad er komplekse præcisionsdrejede dele, og hvordan forbedrer de komponenternes ydeevne?

Komplekse præcisionsdrejede deleer konstruerede komponenter fremstillet gennem avancerede drejeprocesser for at opnå krævende dimensionel nøjagtighed, repeterbarhed, overfladekvalitet og geometrisk kompleksitet. De er meget udbredt i automation, maskineri, bilsystemer, elektronik, medicinsk udstyr, hydrauliske systemer og andre applikationer, hvor konventionelle standardkomponenter muligvis ikke giver den nødvendige pasform eller ydeevne. Denne vejledning forklarer deres struktur, fremstillingsproces, materialemuligheder, tolerancer, overfladefinish, inspektionskrav, designovervejelser og indkøbspraksis, og hjælper ingeniører og indkøbsteam med at reducere produktionsrisici og vælge en passende fremstillingsløsning.

Indholdsfortegnelse

1. Hvad er komplekse præcisionsdrejede dele?
2. Hvad gør en drejet del kompleks?
3. Hvordan fremstilles komplekse præcisionsdrejede dele?
4. Hvilke materialer kan bruges?
5. Hvordan kontrolleres nøjagtighed og tolerancer?
6. Hvorfor betyder overfladefinish noget?
7. Hvordan inspiceres præcisionsdrejede dele?
8. Hvordan skal ingeniører designe disse komponenter?
9. Hvor bruges komplekse præcisionsdrejede dele?
10. Hvad skal købere kigge efter i en produktionspartner?
11. Ofte stillede spørgsmål
12. Konklusion

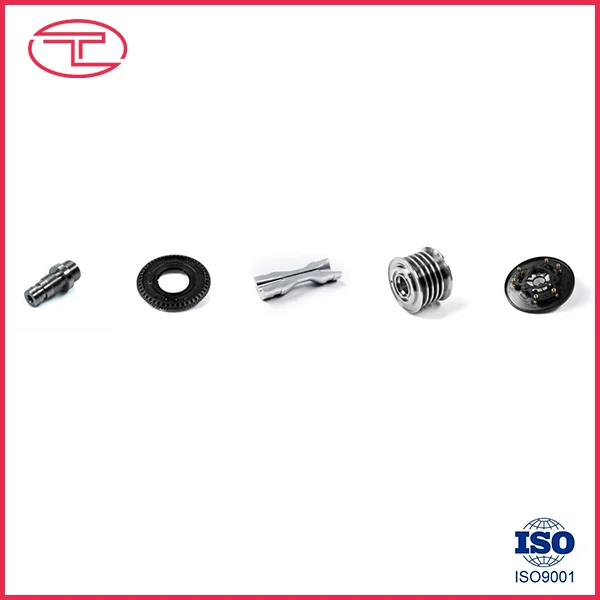

Hvad er komplekse præcisionsdrejede dele?

Komplekse præcisionsdrejede dele er specialfremstillede komponenter fremstillet primært ved at rotere et emne, mens skærende værktøjer fjerner materiale for at skabe præcise cylindriske, koniske, gevindforsynede, rillede eller konturformede funktioner. I modsætning til simple aksler eller bøsninger kan komplekse drejede komponenter kombinere flere bearbejdningsoperationer og indviklede geometrier inden for en enkelt komponent.

Typiske egenskaber omfatter flere diametre, indvendige boringer, fint gevind, riller, skuldre, tilspidsninger, krydshuller, slidser, affasninger, radier og specielt profilerede overflader. Avancerede CNC-drejecentre kan integrere drejning med boring, anboring, fræsning og andre operationer, hvilket gør det muligt at producere flere funktioner med færre opsætninger.

For købere er værdien af ​​en kompleks præcisionsdrejet komponent ikke blot en lille dimensionstolerance. Det egentlige mål er ensartet ydeevne, når delen er samlet i et større mekanisk system. Dimensionsnøjagtighed, koncentricitet, overfladetilstand, materialeegenskaber og repeterbarhed skal alle arbejde sammen.

I praktisk produktion afhænger opnåelige tolerancer af materiale, geometri, maskintilstand, værktøj, arbejdshold, processtabilitet og inspektionsmetode. Udgivne bearbejdningsreferencer viser almindeligvis generel CNC-drejning omkring ±0,05 mm, mens snævrere tolerancer omkring ±0,01 mm eller derunder kan være mulige på udvalgte funktioner, når processen er passende konstrueret. :contentReference[oaicite:0]{index=0}

Hvad gør en drejet del kompleks?

En komponent bliver teknisk kompleks, når dens geometri eller funktionelle krav kræver større proceskontrol end almindelig drejning. Kompleksiteten kan komme fra antallet af funktioner, deres forhold til hinanden eller vanskeligheden ved at opretholde nøjagtigheden gennem hele produktionen.

Kompleksitet bør derfor vurderes ud fra et funktionelt perspektiv. En del med mange synlige egenskaber er ikke nødvendigvis svær at fremstille, mens en relativt lille komponent kan blive meget krævende, hvis den indeholder en kritisk boring, stramt udløbskrav eller vanskeligt materiale.

Hvordan fremstilles komplekse præcisionsdrejede dele?

En pålidelig fremstillingsproces begynder, før maskinen begynder at skære. Teknisk gennemgang, materialeverifikation, procesplanlægning, valg af værktøj, bearbejdning, inspektion og efterbehandling bidrager alt sammen til det endelige resultat.

Ingeniør- og tegningsgennemgang

Produktionsteamet studerer først den tekniske tegning, 3D-model, materialespecifikation, tolerancekrav, gevind, overfladefinish, varmebehandling og andre specielle instruktioner.

Denne fase kan identificere potentielle produktionsproblemer, før produktionen begynder. For eksempel kan unødvendigt snævre tolerancer på ikke-funktionelle overflader tilføje bearbejdnings- og inspektionskrav uden at forbedre komponentens faktiske funktion.

Materiale forberedelse

Barlager eller andet råmateriale vælges i henhold til den godkendte specifikation. Materialecertifikater kan være påkrævet for applikationer, hvor sporbarhed er vigtig.

CNC drejning

Arbejdsemnet holdes sikkert, mens CNC-styrede værktøjer udfører operationer som f.eks. bearbejdning, grovdrejning, færdigdrejning, boring, gevindskæring, riller og affasning. Spændende værktøj eller mølledrejeudstyr kan bruges, når komponenten kræver yderligere fræse- eller borefunktioner.

Sekundære operationer

Nogle komponenter kræver yderligere handlinger efter drejning. Afhængigt af tegningen kan disse omfatte slibning, polering, varmebehandling, afgratning, plettering, anodisering, passivering eller andre overfladebehandlinger.

Inspektion og endelig verifikation

Kritiske dimensioner kontrolleres i forhold til tegningen. Afhængigt af projektets krav kan producenter bruge mikrometre, målere, optisk måleudstyr, CMM-systemer eller andre præcisionsinspektionsinstrumenter.

Fremstillingssekvensen er vigtig, fordi hver yderligere opsætning kan introducere en mulighed for tilpasningsvariation. Moderne mølledrejeudstyr kan reducere antallet af opsætninger for nogle komplekse komponenter og derfor reducere potentielle repositioneringsfejl. :contentReference[oaicite:1]{index=1}

Hvilke materialer kan bruges?

Materialevalg påvirker direkte skæreadfærd, værktøjsslid, varmeudvikling, dimensionsstabilitet, korrosionsbestandighed, vægt, styrke og den endelige påføringsydelse.

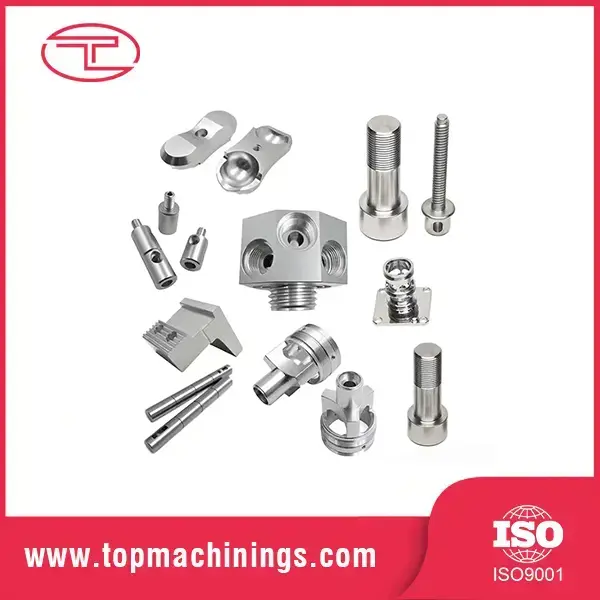

• Rustfrit stål:Velegnet til applikationer, der kræver korrosionsbestandighed og mekanisk holdbarhed.
• Kulstofstål:Fælles for generelle mekaniske komponenter, aksler, stifter og industrielt hardware.
• Legeret stål:Nyttigt, hvor der kræves højere styrke, slidstyrke eller varmebehandlingsevne.
• Aluminium:Let og bearbejdelig, hvilket gør den velegnet til vægtfølsomme samlinger.

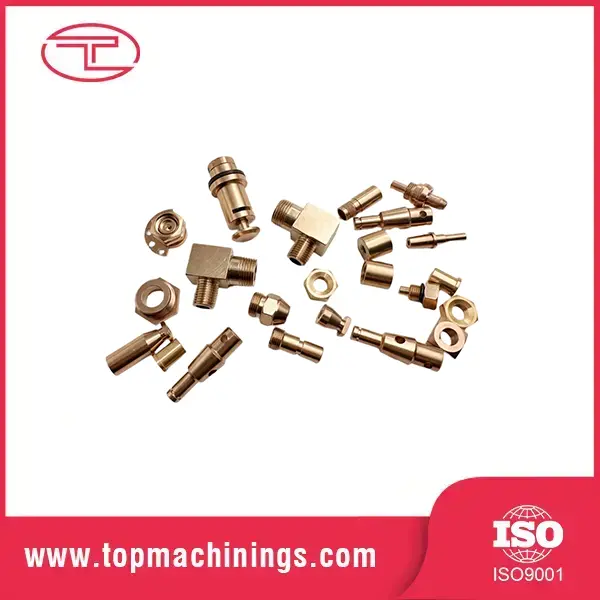

• Messing:Ofte valgt til fittings, stik, elektriske komponenter og applikationer, der kræver god bearbejdelighed.
• Kobber:Bruges, når elektrisk eller termisk ledningsevne er vigtig.
• Teknisk plast:Materialer som POM, PEEK, PTFE og nylon kan drejes til specielle letvægts-, lavfriktions- eller kemisk resistente applikationer.

Materialet bør aldrig kun vælges efter bearbejdningskomfort. Ingeniører bør overveje driftstemperatur, belastning, korrosionseksponering, slid, kemisk kompatibilitet, elektriske krav og egenskaberne for de sammenkoblende komponenter.

Hvordan kontrolleres nøjagtighed og tolerancer?

Præcision styres gennem samspillet mellem maskinkapacitet, værktøj, programmering, arbejdshold, materialestabilitet, miljøforhold og inspektion.

Almindeligt kontrollerede egenskaber omfatter:

• Udvendig diameter og indvendig diameter
• Dellængde
• Rundhed
• Cylindricitet
• Koncentricitet eller runout
• Gevindmål
• Hul placering
• Geometriske sammenhænge mellem funktionelle overflader

For eksempel kan en aksel kræve en kontrolleret diameter for et lejesæde, mens dens ikke-funktionelle ydre overflade kan bruge en mindre restriktiv tolerance. Denne tilgang gør det muligt for produktionsressourcer at fokusere på dimensioner, der faktisk påvirker montering og ydeevne.

Industribearbejdningsreferencer understreger, at toleranceevne er afhængig af geometri og procesforhold snarere end at være et enkelt universelt tal. :contentReference[oaicite:2]{index=2}

Hvorfor betyder overfladefinish noget?

Overfladefinish er mere end et udseendekrav. Det kan påvirke friktion, slid, tætning, lejekontakt, glideadfærd, korrosionsbeskyttelse og montageydelse.

Almindelige krav til overfladefinish for drejede komponenter omfatter ca. Ra 3,2 μm for mange almindelige bearbejdede overflader, Ra 1,6 μm for glattere funktionelle overflader og Ra 0,8 μm eller lavere for udvalgte præcisionsanvendelser. Mere krævende finish kan kræve slibning eller polering i stedet for at dreje alene. :contentReference[oaicite:3]{index=3}

Af denne grund bør ingeniører identificere, hvilke overflader der faktisk er funktionelle. En lejetap, tætningsflade eller glidende grænseflade kan kræve en anden finish end en ekstern frigangsflade.

• Funktionelle overflader:Angiv den ønskede finish i henhold til driftsbetingelserne.
• Tætningsflader:Overvej både ruhed og overfladefejl.
• Glidende overflader:Overvej friktion og slid.
• Kosmetiske overflader:Definer udseendeforventninger adskilt fra funktionelle krav.

Hvordan inspiceres præcisionsdrejede dele?

Inspektion skal forbindes direkte til ingeniørtegningen. Det er ikke altid nødvendigt at måle alle mulige egenskaber med den samme metode; inspektionsplanen bør fokusere på kritiske dimensioner og funktionskrav.

En omfattende kvalitetskontrolproces kan omfatte:

1. Verifikation af indgående materialefor at bekræfte det angivne materiale.
2. Første inspektionat verificere produktionsprocessen før fuldskala fremstilling.
3. Måling i processenat identificere dimensionsforskydning under produktion.
4. Afsluttende dimensionsinspektionmod tegningskrav.
5. Verifikation af overfladefinishfor udpegede funktionsområder.
6. Tråd inspektionved hjælp af passende målere eller måleudstyr.
7. Dokumentationsåsom dimensionsrapporter, når kunden kræver det.

Til meget krævende dele kan en koordinatmålemaskine eller et optisk målesystem give en mere omfattende dimensionsverifikation. Inspektionsrapporter og første artikeldokumentation kan også hjælpe indkøbs- og ingeniørteam med at etablere produktionskonsistens.

Hvordan skal ingeniører designe disse komponenter?

Godt design er en af ​​de mest effektive måder at forbedre fremstillingsevnen på uden at gå på kompromis med funktionen.

• Identificer tydeligt kritiske dimensioner og funktionelle overflader.
• Undgå at anvende ekstremt snævre tolerancer til alle dimensioner.
• Brug standardgevindspecifikationer, når det er praktisk muligt.
• Sørg for passende radier og affasninger, hvor adgang til værktøj kræver det.
• Overvej vægtykkelse og mulighed for deformation.
• Angiv kun overfladeruhed, hvor det tjener et funktionelt formål.
• Definer materialekvaliteter klart.
• Identificer krav til varmebehandling og overfladebehandling.
• Giv komplette 2D-tegninger og nøjagtige 3D-modeller, når de er tilgængelige.

Et praktisk princip er at designe omkring funktion frem for maksimal teoretisk præcision. Produktionsreferencer bemærker konsekvent, at unødvendige snævre tolerancer kan øge bearbejdningstiden, inspektionskravene og produktionskompleksiteten. :contentReference[oaicite:4]{index=4}

Hvor bruges komplekse præcisionsdrejede dele?

Fordi drejning er særligt velegnet til rotations- og cylindriske geometrier, optræder præcisionsdrejede komponenter i mange industrielle systemer.

Hvad skal købere kigge efter i en produktionspartner?

At vælge en leverandør til komplekse præcisionskomponenter kræver mere end at sammenligne enhedspriser. Producenten skal demonstrere, at den kan forstå tekniske krav og gentagne gange producere komponenter, der opfylder disse krav.

Vigtige evalueringspunkter omfatter:

1. Bearbejdningsevne:Bekræft, at udstyret passer til komponentens geometri.
2. Materiale erfaring:Spørg, om leverandøren regelmæssigt behandler det angivne materiale.
3. Kvalitetskontrol:Gennemgå inspektionsudstyr, procedurer og dokumentation.
4. Teknisk support:Bestem, om leverandøren kan identificere fremstillingsproblemer før produktion.
5. Produktionskonsistens:Spørg, hvordan dimensionsvariation overvåges under større produktionsserier.
6. Efterbehandlingsevne:Bekræft, om nødvendige sekundære behandlinger kan koordineres pålideligt.
7. Meddelelse:Sørg for, at tekniske spørgsmål kan løses hurtigt og præcist.
8. Sporbarhed:For krævende applikationer skal der stilles krav til materiale- og produktionsregistreringer.

Qingdao Tuoyuan Metal Products Co., Ltd. kan støtte kunder, der har behov for tilpassede metalkomponenter, hvor dimensionskontrol, detaljerede tegninger, materialevalg og gentagelig produktion er vigtige. For indkøbsteams er det at levere den komplette tekniske tegning og tydeligt identificere kritiske krav et effektivt udgangspunkt for teknisk evaluering og tilbud.

Ofte stillede spørgsmål

Hvad er forskellen mellem en standarddrejet del og en kompleks præcisionsdrejet del?

En standarddrejet del har generelt relativt simpel cylindrisk geometri og konventionelle dimensionskrav. En kompleks præcisionsdrejet del kan kombinere flere diametre, indvendige funktioner, gevind, riller, krydshuller, snævre tolerancer, kontrolleret udløb og specifikke overfladefinisher inden for én komponent.

Hvor nøjagtige kan komplekse præcisionsdrejede dele være?

Nøjagtighed afhænger af materiale, geometri, maskinkonfiguration, værktøj, arbejdshold, processtabilitet og inspektionsmetoder. Generelt CNC-drejning kan normalt arbejde omkring ±0,05 mm, mens udvalgte præcisionsfunktioner kan nå cirka ±0,01 mm eller strammere, når designet og processen tillader det. Disse tal bør behandles som projektspecifikke kapacitetsreferencer snarere end universelle garantier. :contentReference[oaicite:5]{index=5}

Hvilke materialer bruges almindeligvis til præcisionsdrejede komponenter?

Fælles valg omfatter rustfrit stål, kulstofstål, legeret stål, aluminium, messing, kobber og ingeniørplast. Det passende materiale afhænger af styrke, korrosionsbestandighed, temperatur, slid, vægt, elektriske egenskaber og driftsmiljøet.

Kræver komplekse drejede dele sekundær bearbejdning?

Ikke altid. Nogle komponenter kan færdiggøres direkte gennem CNC-drejning, mens andre kan kræve slibning, polering, varmebehandling, plettering, anodisering, passivering eller andre efterbehandlingsprocesser for at opfylde specifikke funktionelle krav.

Hvorfor er overfladefinish vigtig for drejede komponenter?

Overfladefinish kan påvirke friktion, slid, tætning, lejekontakt, glidende adfærd og udseende. Funktionelle overflader bør derfor have krav, der passer til deres faktiske driftsforhold, i stedet for automatisk at anvende den samme finishspecifikation på hele komponenten.

Hvilke oplysninger skal medtages, når du anmoder om et tilbud?

En nyttig RFQ bør omfatte 2D-tegningen, 3D-modellen, hvis den er tilgængelig, materialekvalitet, mængde, tolerancer, krav til overfladefinish, gevind, varmebehandling, overfladebehandling, inspektionskrav, emballageforventninger og leveringskrav. Komplet teknisk information giver producenten mulighed for at evaluere projektet mere præcist.

Kan én komponent kombinere drejning og fræsning?

Ja. Fræsedrejeudstyr og drejecentre med levende værktøj kan kombinere drejning med operationer som boring, anboring, slidsning og fræsning. Dette kan reducere antallet af opsætninger for passende komponentdesign og hjælpe med at opretholde positionelle forhold mellem funktioner. :contentReference[oaicite:6]{index=6}

Konklusion

Komplekse præcisionsdrejede dele er konstruerede komponenter, hvor geometri, dimensionsnøjagtighed, materialeegenskaber, overfladetilstand og gentagelighed i produktionen alle bidrager til den endelige ydeevne. Den mest effektive fremstillingstilgang starter med en klar teknisk tegning, passende materialevalg, realistiske tolerancer, nøje planlagte bearbejdningsoperationer og inspektionsmetoder, der afspejler komponentens faktiske funktion.

For ingeniører og indkøbsteams er nøglen ikke blot at anmode om den mindst mulige tolerance. I stedet bør hvert krav være forbundet med montering, bevægelse, tætning, belastning, slid eller en anden målbar funktion. Denne tilgang kan hjælpe med at kontrollere fremstillingskompleksiteten og samtidig bevare den ydeevne, der forventes af den færdige komponent.

Hvis du udvikler tilpassede aksler, bøsninger, fittings, konnektorer, præcisionsmekaniske komponenter eller andre indviklede drejede produkter,Qingdao Tuoyuan Metal Products Co., Ltd.kan vurdere dine tekniske krav og produktionsbehov.Del dine tegninger, specifikationer, materialer og mængder, ogkontakt osfor at diskutere en passende fremstillingsløsning til dit projekt.
