Hvordan muliggør præcisionsdrejede dele mindre robotkirurgiske værktøjer?

Robotkirurgiske systemer krymper. Den næste generation af laparoskopiske og mikrokirurgiske robotter bruger instrumenter med diametre under 3 mm – små nok til at navigere i delikat anatomi, men alligevel stærke nok til at gribe, skære og suturere. For at opnå dette kræver det en radikal genovervejelse af hver komponent, især de mekaniske transmissionselementer inde i værktøjets håndled. Svaret ligger ipræcisionsdrejede dele– små, komplekse geometrier bearbejdet til tolerancer, der var utænkelige for ti år siden. Denne artikel forklarer, hvordan CNC-drejning med høj præcision skaber de miniatureaksler, stifter og huse, der gør sub-millimeter robotværktøjer mulige – og hvad indkøbsledere bør kigge efter hos en leverandør.

Miniaturiseringsudfordringen i robotkirurgi

Et typisk kirurgisk robotinstrument indeholder op til 20 bevægelige dele inde i et rør, der er mindre end en blyant. Hver del skal:

• Tåler gentagen sterilisering (autoklave, gammastråling)
• Overfør drejningsmoment med næsten nul slør
• Passer inden for vægtykkelser så lave som 0,15 mm
• Koster mindre end konventionelle bearbejdede komponenter – fordi instrumenter ofte er engangsbrug eller begrænset genbrug

Traditionelle bearbejdningsmetoder (stempling, simpel drejning) kan ikke holde den nødvendige koncentricitet, overfladefinish eller mikrofunktioner. Præcisionsdrejede dele – produceret på CNC-drejebænke af schweizisk type med strømførende værktøj – løser disse problemer ved at kombinere drejning, fræsning og boring i én cyklus, hvilket opnår tolerancer på ±0,005 mm eller bedre.

Tre kritiske måder, præcisionsdrejede dele muliggør miniaturisering

1. Mikro-aksler og drivstifter

Håndleddet på en kirurgisk robot bruger kabler eller skubbestænger til at artikulere endeeffektoren. Disse forbindes til bittesmå stifter og skafter - ofte 0,5 mm til 2 mm i diameter. En præcisionsdrejet del kan omfatte:

• Riller til holderinge (bredde 0,2 mm, dybde 0,05 mm)
• Sekskantede eller firkantede ender til momentoverførsel
• Krydshuller (0,3 mm diameter) til krympning af kabler

Hvorfor præcision betyder noget: En 2µm afvigelse i en 1 mm stift skaber 0,2° vinkelfejl – uacceptabelt, når kirurgen syr et 0,5 mm blodkar.

2.Tyndvæggede rørformede komponenter

Ledforbindelser kræver huse og muffer med vægtykkelser under 0,2 mm. Konventionel drejning forårsager snak eller kollaps. Schweizisk drejning med højtrykskølevæske og hårdmetalværktøj giver stabil, repeterbar tyndvægpræcisionsdrejede deleuden sekundær afgratning.

3.Kompleks geometri i en enkelt opsætning

Robotværktøjsdesignere ønsker kombinerede funktioner: gevind, koniske, underskæringer og flade – alt sammen på én del. Præcisionsdrejede dele lavet på fleraksede drejebænke eliminerer flere opsætninger, hvilket sikrer geometrisk konsistens. For eksempel kan en trokarspids med en spiralformet drivrille og en proksimal flange bearbejdes på under 40 sekunder.

Parametertabel – Kritiske specifikationer for kirurgiske præcisionsdrejede dele

De skjulte omkostninger ved inkonsekvente præcisionsdrejede dele

OEM'er af medicinsk udstyr fokuserer ofte på samlingstolerancer, mens de undervurderer virkningen af ​​individuelle præcisionsdrejede dele. Et eksempel fra den virkelige verden: En producent af kirurgisk hæftemaskine oplevede 12 % feltfejl på grund af en 0,5 mm stift, der havde en inkonsekvent rilledybde. Stiftleverandøren havde krævet ±0,01 mm, men leverede ±0,025 mm. Skift til en leverandør, der kontrollerer hver batch med 100 % optisk sortering, reducerede fejlprocenten til 0,2 %.

Nøglelektioner:

• Måling har betydning – Spørg om lasermikrofon eller visionsystemrapporter, ikke kun skydelære.
• Materialecertificering – Kirurgiske instrumenter kræver fuld sporbarhed (EN 10204 3.1).
• Konsistens i overfladen – Ru pletter rummer bakterier; angiv Ra og Rz.

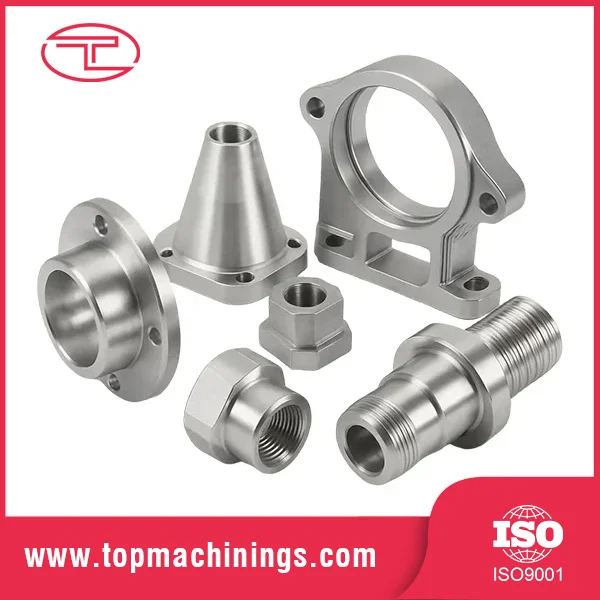

Hvorfor Tuoyuan forstår kravene til kirurgisk miniaturisering

Qingdao Tuoyuan Metal Co., Ltd. har brugt over et årti på at udvikle præcisionsmetalbearbejdningskapaciteter. I modsætning til almindelige maskinværksteder fokuserer Tuoyuan på de præcise teknologier, som kirurgisk robotteknologi har brug for:

• CNC-drejningsdele (schweizisk og fast top) til mikroaksler, stifter og ærmer
• CNC fræsedele til komplekse husfunktioner
• Stempling og smedning til omkostningseffektive komponenter i høj volumen
• Overfladebehandling (galvanisering, pulverlakering, polering) – selvom kirurgiske værktøjer ofte specificerer elektropolering eller passivering, som Tuoyuan kan arrangere gennem certificerede partnere

Tuoyuan opererer under ISO 9001, med en komplet forsyningskæde fra råvare til færdig del. Deres "excellence in every detail"-filosofi betyder, at hver præcisionsdrejede del inspiceres med digitalt måleudstyr, og batch-registreringer opbevares i 10+ år - afgørende for sporbarhed af medicinsk udstyr.

Et praktisk værktøj – en simpel tjekliste til indkøb

Når du vurderer en kilde til præcisionsdrejede dele til robotkirurgiske anordninger, skal du bede om:

• En tolerance-stabling-analyse af din mest kritiske funktion.
• Tre tilfældige prøvedele målt med en CMM eller lasermikrofon.
• Materialecertifikat, der viser partinummer og kemisk sammensætning.
• Proceskapacitet (Cpk) – for diameter og koncentricitet er Cpk ≥1,33 en sikker tærskel.

Tuoyuan leverer alle fire som standard.

Små dele, kæmpe spring til kirurgi

Tendensen mod mindre, smartere robotkirurgiske værktøjer er ustoppelig. Men det vil ikke blive realiseret ved blot at nedskalere eksisterende designs. Det kræverpræcisionsdrejede deleder er i mikrostørrelse, makronøjagtige og fremstillet konsekvent i volumen. For indkøbsledere er den bedste strategi at samarbejde med en metalbearbejdningsvirksomhed, der har dokumenteret CNC-drejeekspertise, en komplet intern proceskæde og et kvalitetssystem, der ikke overlader noget til tilfældighederne.

Send din mest udfordrende mikrokomponenttegning tilTuoyuanfor en gennemførlighedsgennemgang og prøvekørsel. Brug parametertabellen ovenfor til at specificere tolerancer, og bed om en proceskapacitetsrapport. Den rigtige leverandør af præcisionsdrejede dele kan halvere din udviklingstid – og gøre dit næste generations kirurgiske værktøj til en realitet.
