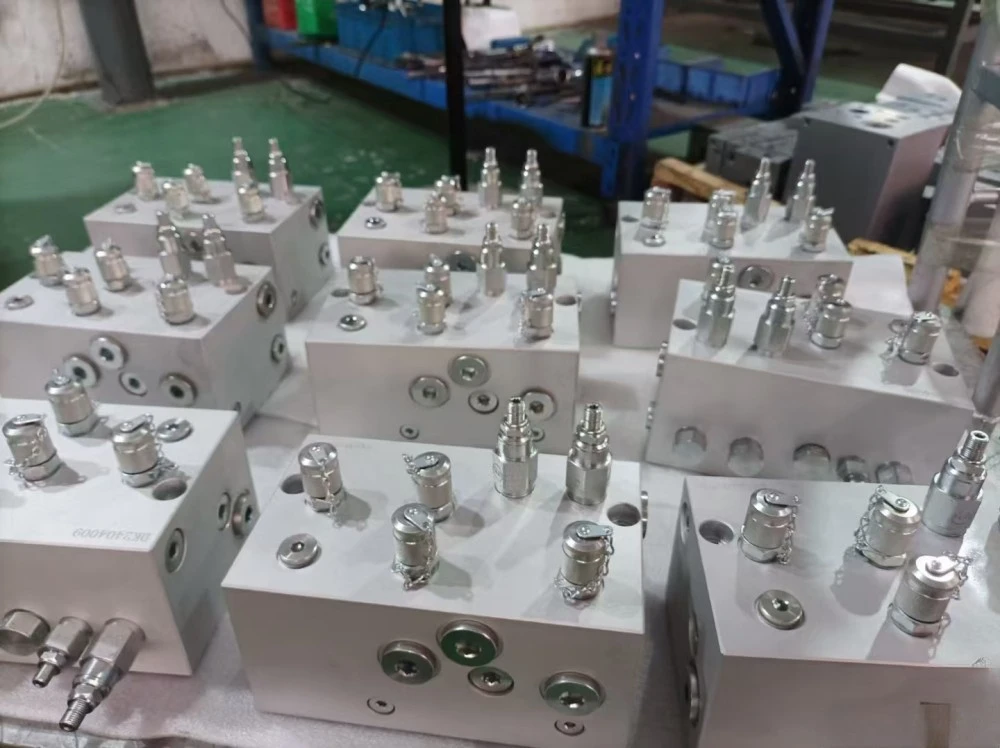

CNC bearbejdet hydraulisk fitting

CNC-bearbejdet hydraulisk fitting er en hydraulisk fitting, der forbinder slanger, rør, pumper, ventiler og cylindre i et hydraulisk system. Det ser enkelt ud - et metalhus med gevind og en tætningsflade - men det fungerer under brutale forhold: tryk fra 50 til 400+ bar, temperatursvingninger, vibrationer og hydraulisk væske, der finder enhver lækagebane, som vand finder en revne.

Beslagets opgave er at forsegle. Uanset om det er en JIC 37° flare, en ORFS (O-ring facetætning), et BSPP parallelgevind eller et NPT tilspidset gevind, er tætningsgeometrien bearbejdet til mikron præcision. En tætningsflade ud af rund med 0,02 mm er et beslag, der græder. Et gevind med en revet rod er et beslag, der blæser af under tryk. Derfor er bearbejdningskvalitet ikke en "nice to have" her – det er et sikkerhedsproblem.

Nøglefunktioner og fordele ved CNC-bearbejdet hydraulisk fitting

Tætningsflader bearbejdet, ikke "god nok" 37° flare kegle, O-ringsrille og sædeflader er bearbejdet med kontrollerede tolerancer (sædevinkel ±0,5°, overfladefinish Ra 0,8μm maks.). En ordentlig tætningsflade er det, der holder 350 bar inde i røret og ude af dit udstyrsrum.

Rene, skarpe tråde Tråde klippes eller rulles til 6g/6H med fuld profilform - ingen afrevne rødder, ingen rullede toppe. Tilspidsede gevind (NPT/BSPT) er verificeret med L1/L2 ringmålere for at garantere en tæt, ikke-lækage samling.

Tryktestet tillid Vi trykprøver fittings til 1,5× nominelt arbejdstryk på prøveudtagne partier, og hver fitting inspiceres visuelt og dimensionelt. Til kritiske applikationer er 100 % trykprøvning tilgængelig.

Materiale ret til væsken Forzinket kulstofstål til standard mineraloliesystemer; rustfrit 316 til fødevarer, marine og aggressive væsker; messing til lavtryks pneumatisk og vandservice. Det rigtige materiale forhindrer galvanisk korrosion og for tidlig svigt.

Renlighed du kan specificere Fittings renses med ultralyd og pakkes i henhold til din renhedsspecifikation - inklusive ISO 4406 renhedsklasser for følsomme servo- og proportionalsystemer.

Produktspecifikationer

Typiske applikationer

Som en CNC-bearbejdet producent og leverandør af hydrauliske fittings, leverer Tuoyuan Metal fittings i løs vægt til fabriksdirekte priser til:

Mobil hydraulik — gravemaskiner, læssere, landbrugsmaskiner

Industrielle hydrauliske systemer - presser, sprøjtestøbemaskiner, værktøjsmaskiner

Byggeudstyr hydrauliske kredsløb

Marine og offshore hydrauliske systemer (316 rustfri)

Fødevareforarbejdning og farmaceutiske væskelinjer

Testbænke, smøresystemer og pneumatiske kredsløb

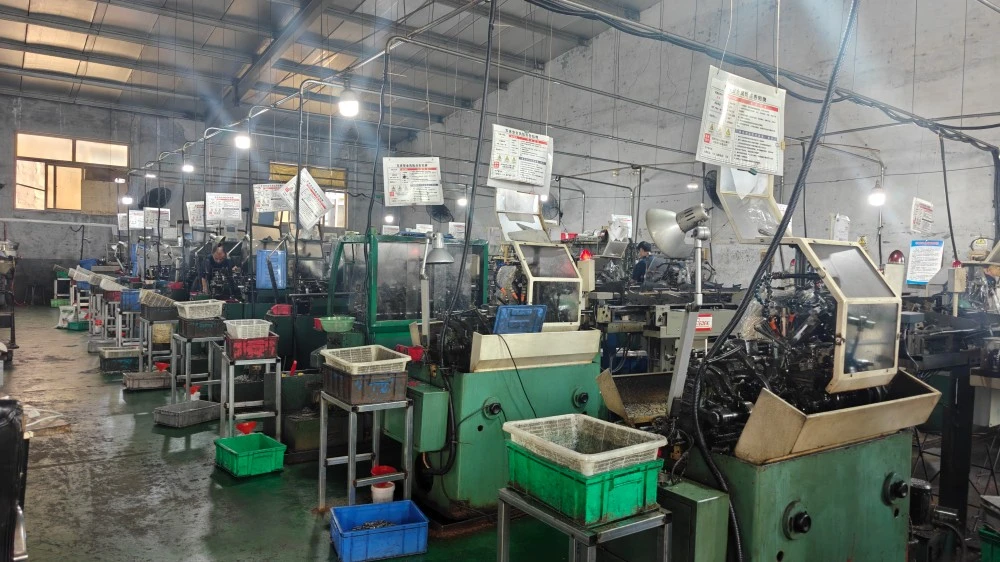

Produktionsproces

Hydrauliske fittings bearbejdes fra stanglager på CNC-drejebænke - ofte i en enkelt spændecyklus. Sekskantede kroppe drejes, bores, gevindskæres, og tætningsgeometrien (flare kegle, O-ringsrille eller konus) skæres med dedikeret værktøj. Enkeltopsætningsmetoden er det, der holder tætningsfladen koncentrisk med gevindet.

Efter bearbejdning afgrates fittings - kritisk på tætningsflader - og overfladebehandles derefter (forzinkning, zink-nikkel eller passivering). Fittings rengøres med ultralyd for at fjerne spåner og rester og inspiceres derefter: gevindmåling, kontrol af sædevinkel, dimensionsmåling og trykprøveprøver.

Hvorfor vælge Tuoyuan Metal

Bearbejdningspræcision, hvor det tæller Vores CNC-drejebænke holder gentagen positioneringsnøjagtighed på ≤±0,003 mm, og vi bearbejder rutinemæssigt til ±0,01 mm på fittings - tolerancebåndet, der holder tætningsflader sande og gevindene rene.

Årti med metalbearbejdningsekspertise Over 10 år i præcisionsdrejede dele med en fabrik på 5.000 m², 20 CNC drejebænke og en årlig kapacitet på 100 millioner stykker. Vi har bearbejdet alle monteringsstandarder i dette katalog - mange gange.

48-timers kvalitetsrespons Hvis der findes et problem, svarer vi inden for 48 timer og tager det fulde erstatningsansvar som aftalt. Denne forpligtelse, der overholdes konsekvent, er grunden til, at 95 % af vores kunder genbestiller.

Eksportklar dokumentation Materialecertifikater, inspektionsrapporter og trykprøvningsregistre sendes med hver ordre. Tredjeparts inspektionskoordinering tilgængelig.

Emballage & forsendelse

Fittings rengøres, beskyttes mod korrosion og pakkes i polyposer, kartoner eller eksporttrækasser. Ekspres-, luft- og søfragt tilgængelig fra Qingdao Port. Dokumentation: Kommerciel faktura, pakkeliste, fragtbrev, oprindelsescertifikat, materialetestcertifikat. Kontakt vores eksportteam for CNC-bearbejdede hydrauliske fittingspriser, bulkordrer eller et tilbud.

Højpræcisionsgevindskafter til industrielt udstyr

Kunde: European Hydraulic Equipment Manufacturer

Branche: Fluid Power & Industrial Automation

Materiale: Rustfrit stål / Kulstofstål

Proces: Præcisions-CNC-drejning, fræsning, gevindskæring og varmebehandling

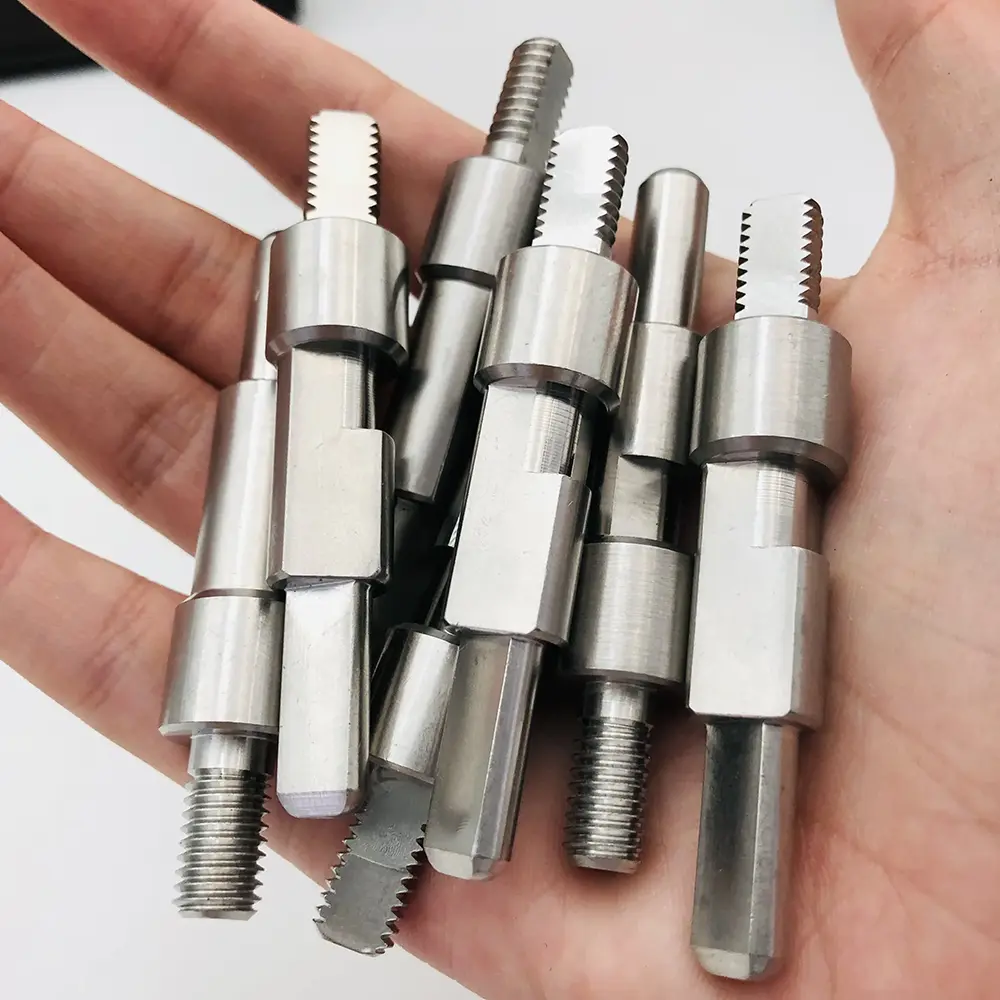

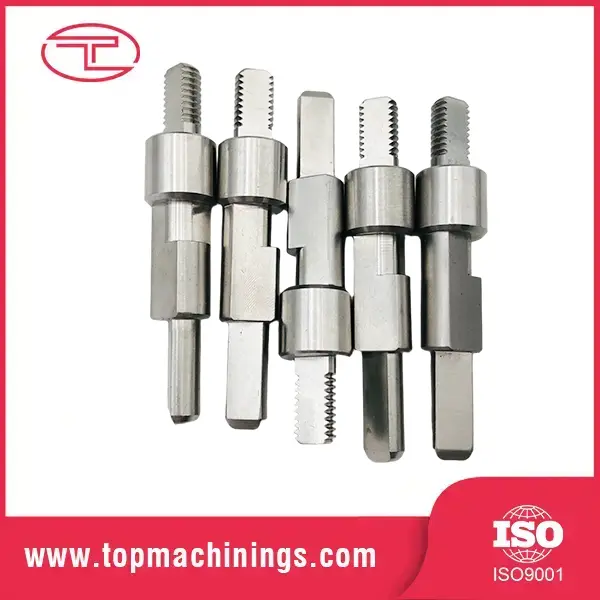

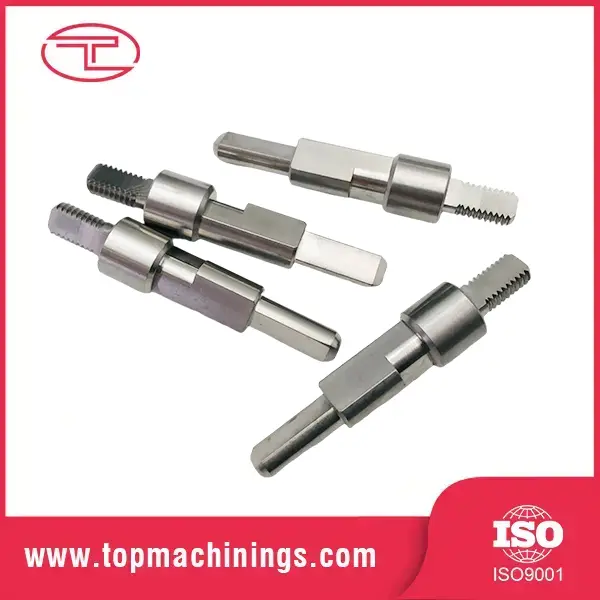

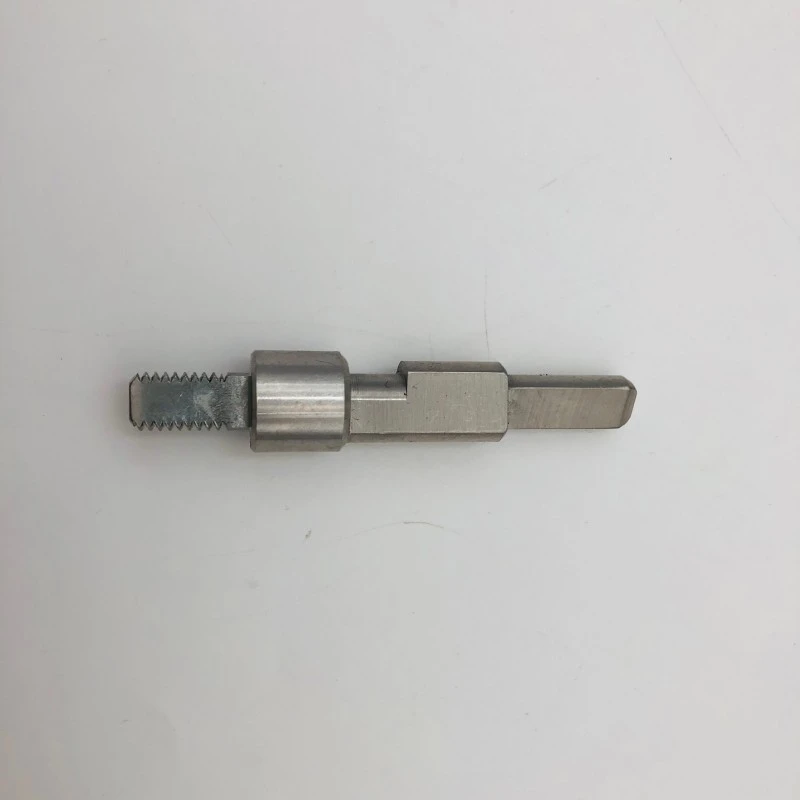

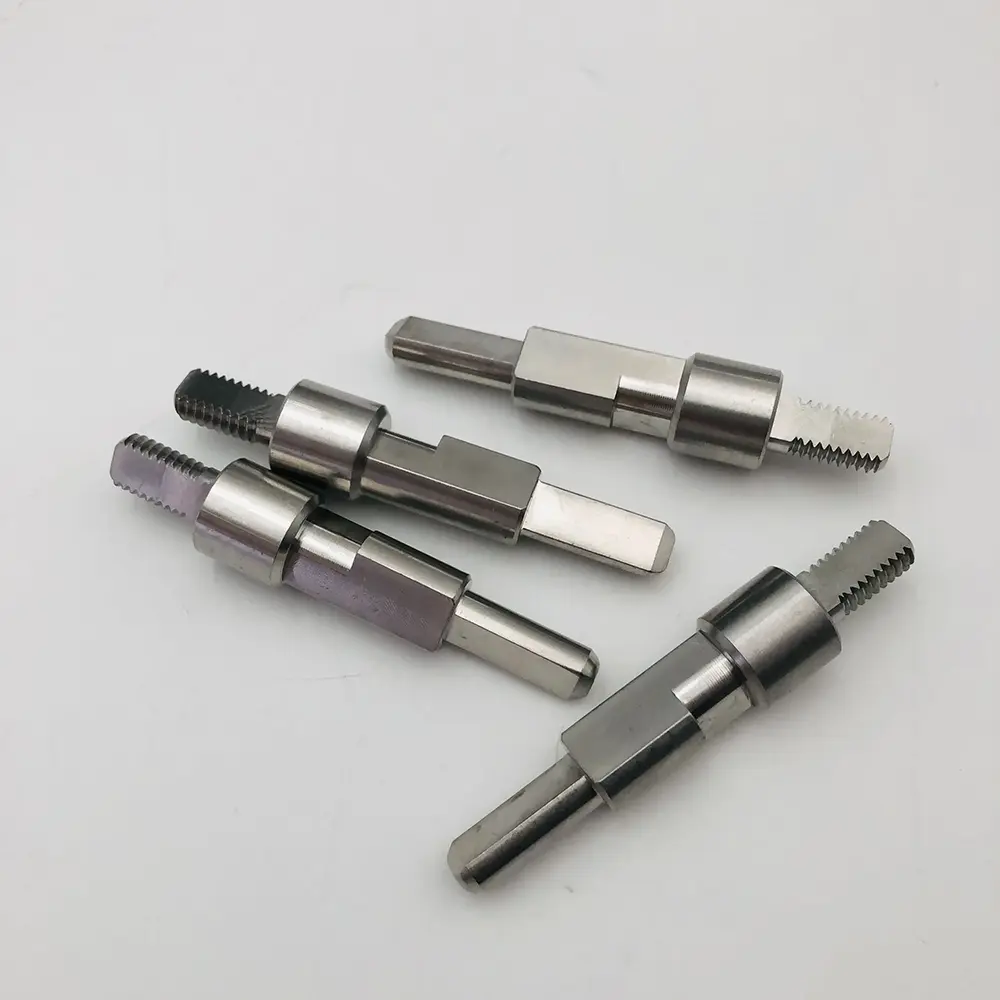

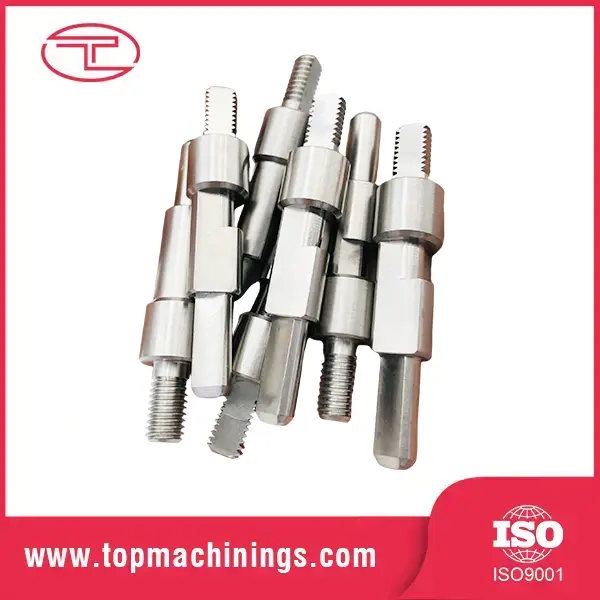

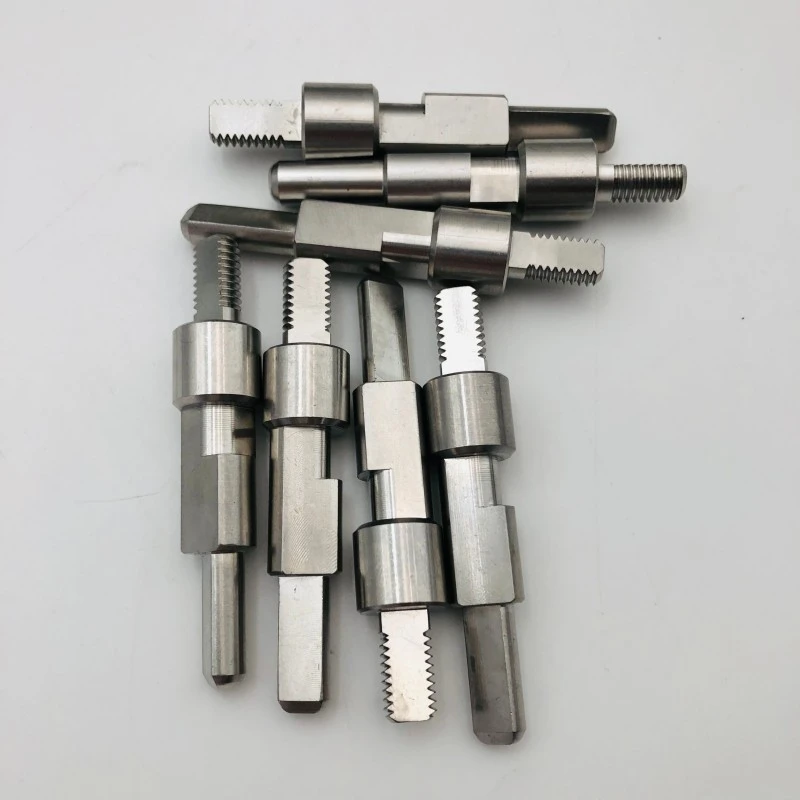

Kunden krævede tilpassede flertrinsgevindaksler med snævre tolerancer og glat overfladefinish for at forhindre lækage og mekanisk slid i højtrykshydraulikenheder. Standard markedskomponenter opfyldte ikke deres specifikke drejningsmoment og tilpasningskrav.

Ved hjælp af multi-akse schweiziske CNC-dreje- og præcisionsfræsemaskiner fremstillede vi skræddersyede aksler med nøjagtige gevindprofiler og fladfræsede funktioner i henhold til kundens tekniske tegninger. Strenge kvalitetskontrol, herunder 100 % gevindmålertestning og kontrol af overfladeruhed, blev anvendt før forsendelse.

FAQ

Q: Hvilken monteringsstandard skal jeg bruge?

A: Det afhænger af din region og slangeender: JIC er almindelig i Nordamerika, BSP i Europa/Asien, metrisk DIN i Tyskland, ORFS, hvor vibrationer og lækagefri ydeevne betyder noget. Send os dine aktuelle beslag eller tegninger, så identificerer vi standarden og leverer matchende beslag.

Q: Hvilket tryk kan dine fittings klare?

A: Standard fittings er normeret til 350 bar arbejdstryk; højtrykskonfigurationer op til 630 bar. Vi tryktester prøveudtagninger til 1,5× nominelt tryk.

Spørgsmål: Kan du levere fittings i rustfrit stål til fødevarer eller marinebrug?

A: Ja — SUS316-fittings med passiveringsfinish er tilgængelige til fødevare-, marine- og farmaceutiske applikationer. Materialecertifikater leveres.

Spørgsmål: Tilbyder du tilpassede fittings pr. tegning?

A: Ja, helt tilpassede fittings er vores speciale. Send en tegning eller prøve, og vi vil bearbejde til din nøjagtige geometri, inklusive tilpassede portkonfigurationer.

Q: Hvad er din MOQ og leveringstid for CNC-bearbejdet hydraulisk fitting?

A: Prøver: 3-5 dage, MOQ fleksibel. Produktion: gennemsnitlig 15 dage. Søfragt fra Qingdao, eller ekspres for presserende små ordrer.
