CNC-bearbejdning industrielle dyvelstifter

En dyvelstift er en kort, cylindrisk stift, der bruges til at opretholde præcis justering mellem to eller flere dele af en samling. I modsætning til en bolt, der klemmer dele sammen, etablerer CNC-bearbejdning industrielle dyvelstifter position. Det er referencepunktet, som hele samlingen er bygget op omkring. Når du bolter et gearkassehus til en motorflange, garanterer dyvelstifterne - ikke boltene - at akslerne forbliver på linje.

Dyvelnåle kommer i to hovedformer: pres-fit og slip-fit. Ydeevneforskellen mellem en god dyvel og en dårlig måles i mikron: for stram, og den griber sig; for løst, og samlingen driver.

Materialer og hårdhed af industrielle dyvelstifter

Kulstofstål (1045/1060): hærdet og hærdet, omkostningseffektiv generel brug

Lejestål (GCr15/52100): gennemhærdet til HRC 60–64 for maksimal slidlevetid

Rustfrit (SUS303/304/316): korrosionsbestandigt til fødevarer, marine og medicinsk brug

Hærdet værktøjsstål (til specielle slidanvendelser)

Diameterområde: 1 mm – 30 mm, længder fra 3 mm til 200 mm

Toleranceklasser: m6 press-fit, h6/h7 slip-fit ​​iht. ISO 8734/8735, USAS B18.8.2

Den klassiske fremstillingsrute er centerløs slibning: stænger slibes til den endelige diameter på en centerløs slibemaskine, skåret i længden, affaset og hærdet. Hvad de fleste købere ikke er klar over, er, at rækkefølgen slibning før hærdning betyder noget - hærdning efter slibning forårsager forvrængning, hvilket er grunden til, at vi sliber, hærder og derefter færdigsliber de kritiske stifter.

Tuoyuan Real Sagsdeling

Branche: Industriel Automation & Maskiner

Materiale: Aluminium / rustfrit stål

Proces: Præcis CNC-drejning og -rille

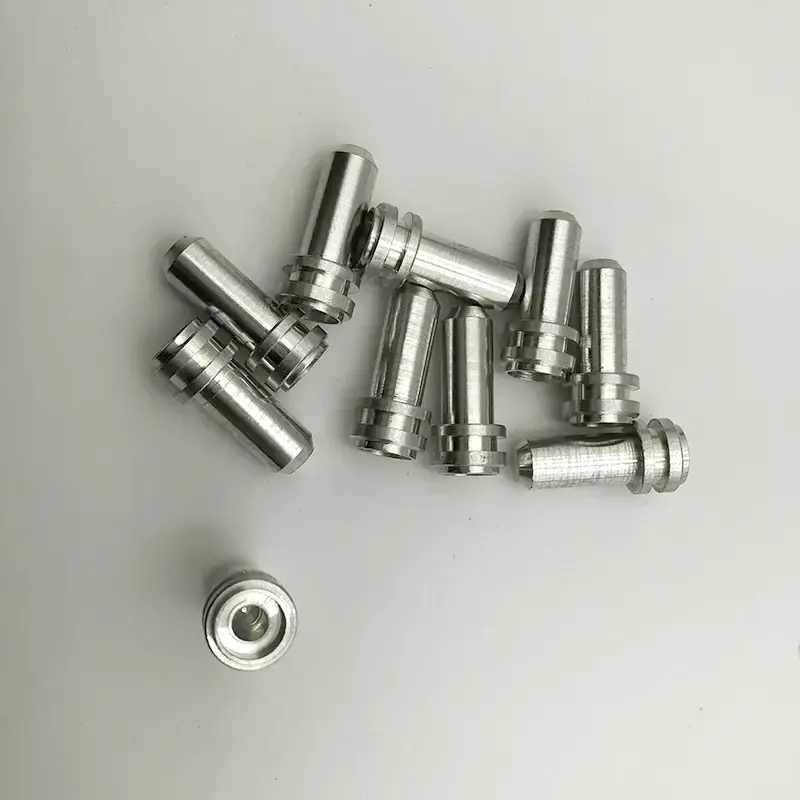

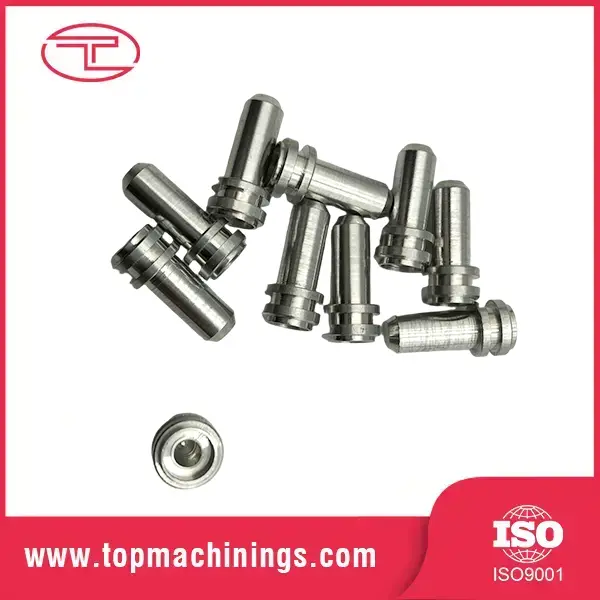

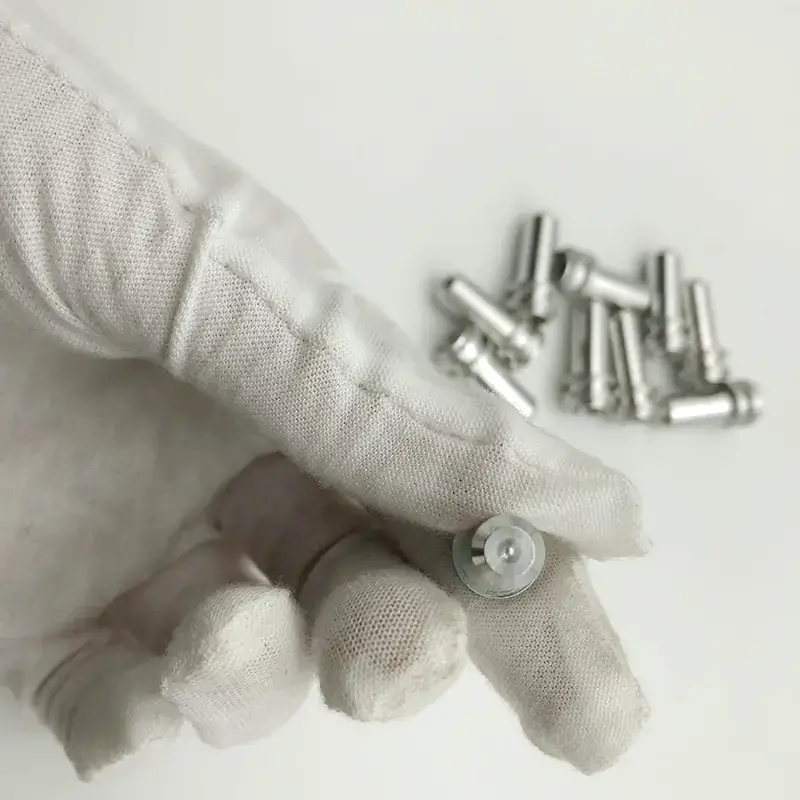

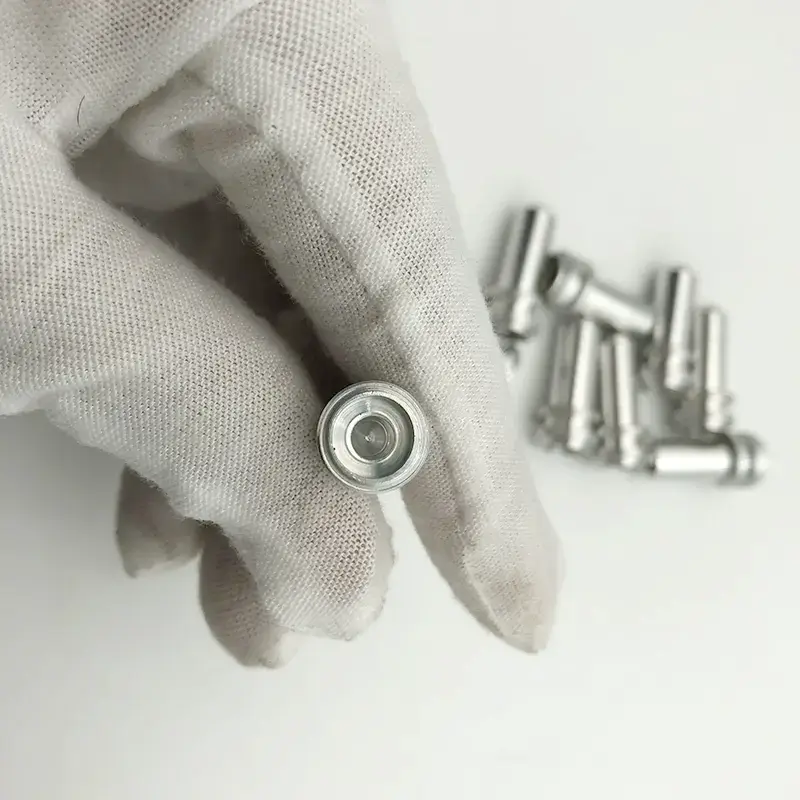

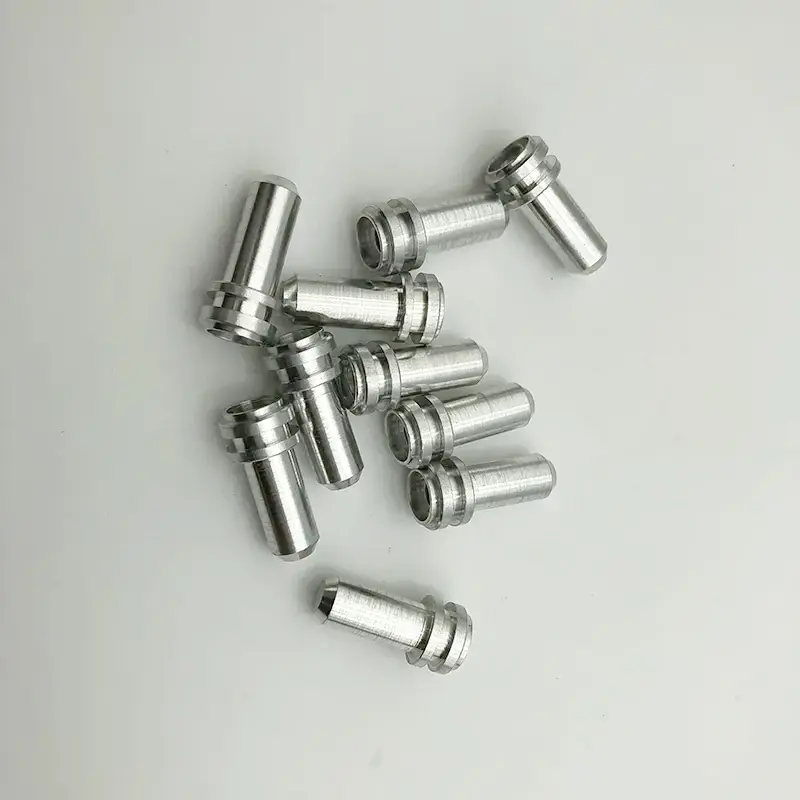

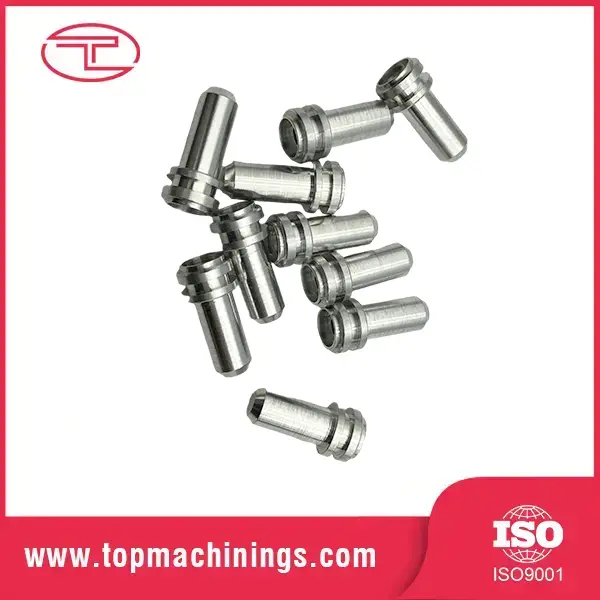

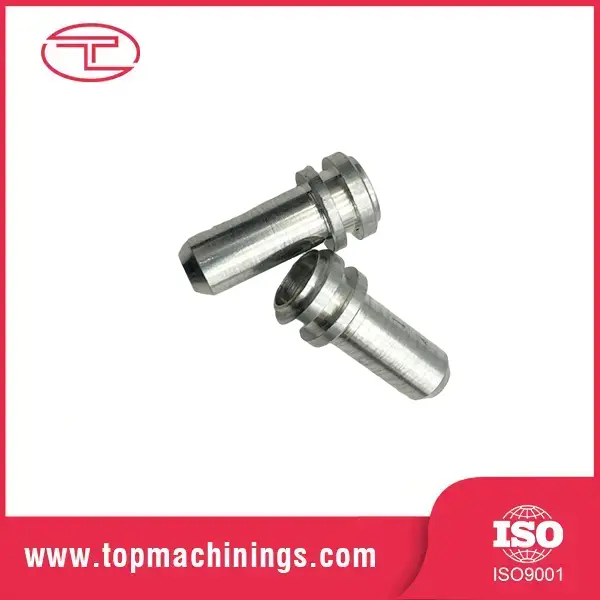

En amerikansk automationsproducent krævede brugerdefinerede CNC-bearbejdning af industrielle dyvelstifter med præcise O-ringfastholdende riller og strenge dimensionelle tolerancer for at sikre nøjagtig justering og sikker tætning i højhastigheds samlebånd.

Vi producerede disse flertrinsstifter ved hjælp af højpræcisions schweiziske CNC-drejemaskiner, der bibeholdt den nøjagtige rilledybde og overfladefinish for optimal tætning. 100 % optisk inspektion blev udført før emballering.

Nøglefunktioner og fordele

Jord til ±0,002 mm for sand positionering

De endelige diametre er centerløs slebet til ±0,002 mm med en overfladefinish på Ra 0,2–0,4μm. Dette er ikke en "tæt nok" tolerance – CNC-bearbejdning industrielle dyvelstifter er den tolerance, der gør samlinger gentagelige, inventar nøjagtige og produkter konsistente.

Hærdet til HRC 60+ for lang levetid

Lejestålstifter er gennemhærdet til HRC 60–64, hvilket giver dem hårdheden til at overleve gentagen indsættelse og fjernelse uden ridser. En hærdet dyvel holder længere end en blød i en størrelsesorden.

Affasede ender, rene kanter

Begge ender er affasede (typisk 1,5×45°) og afgratede, så stifter starter rent i huller uden barberingsmateriale eller beskadiger hulmundingen. Ingen grater, ingen ridsede boringer, ingen kasserede samlinger.

Ligehed, du kan stole på

Længde-til-diameter-forhold holdes lige inden for 0,01 mm pr. 50 mm. En bøjet dyvelstift kan ikke kun finde sted - den beskadiger det udrømmede hul ved indsættelse. Vi måler ligehed på hvert produktionsparti.

Tæt diametergruppering for blandede pasformer

Stifter er sorteret i grupper med snævre diameter, så en kasse med stifter giver ensartet pasform. Ikke mere "den her glider, at man har brug for en hammer" på dit samlebånd.

Produktspecifikationer

Produktionsproces

CNC-bearbejdning, industriel dyvelstiftsproduktion starter med koldttrukket eller slebet stangmateriale. Stænger er centerløst slebet til næsten den endelige diameter, skåret i længden, affaset og afgratet. For hærdede stifter bliver de derefter varmebehandlet og færdigslebet til den endelige tolerance - totrinsslibningen er det, der holder den færdige stift perfekt rund og lige.

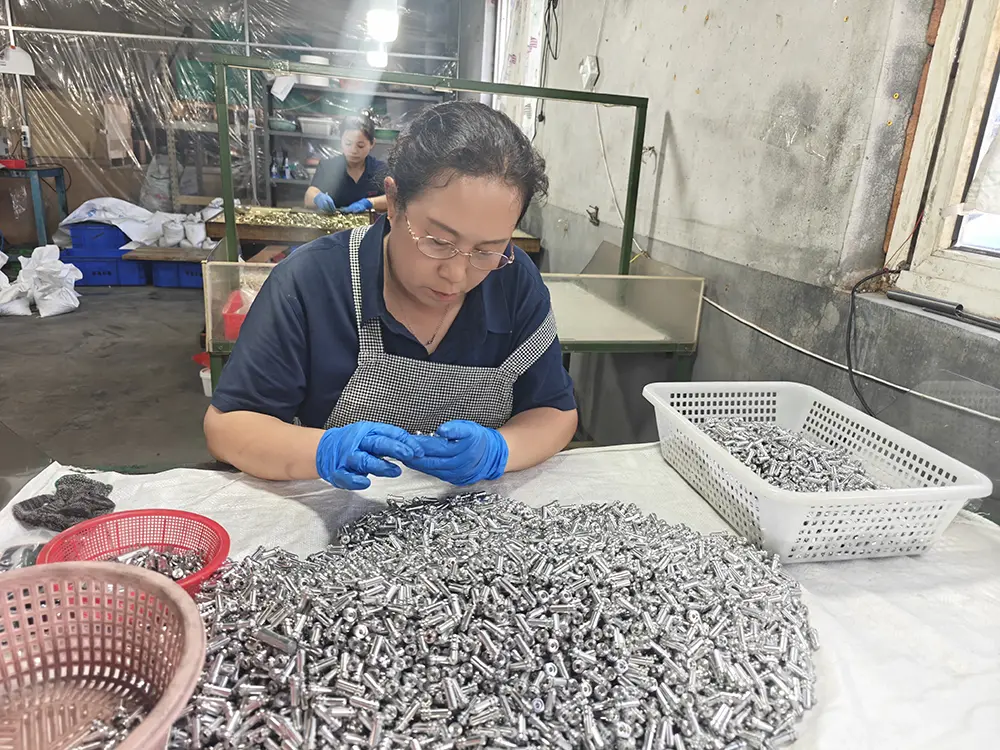

Den endelige inspektion dækker diameter (med mikrometer og luftmåler), hårdhed (Rockwell-test), rethed og overfladefinish. Stifter er grupperet efter diameter og pakket i olieret, rustbeskyttet emballage. Batchcertifikater følger med hver ordre.

Produktions tidslinje

Standard leveringstid: 10-15 dage for standardstørrelser; 15–18 dage med hærdning og slibning.

Dag 1–3: Ordrebekræftelse og materialevalg

Dag 4–8: Stangslibning, skæring, affasning

Dag 9-12: Varmebehandling og færdigslibning (hvis specificeret)

Dag 13–14: Eftersyn, gruppering, pakning

Dag 15: Afsendelse fra Qingdao

Hvorfor vælge Tuoyuan Metal

Kapacitet på mikronniveau, industrielle mængder

Med mere end 10 år i præcisionsbearbejdning, 20 CNC-drejebænke og 100 millioner styks årlig kapacitet, kan Tuoyuan Metal levere CNC-bearbejdning industrielle dyvelstifter i automotive-kvalitetsvolumener med laboratoriekvalitetstolerancer. Vi har afsendt 2,5 millioner stykker partier til under 15 PPM defektrater.

Nordamerikas betroede leverandør

60 % af vores produktion går til nordamerikanske kunder, med en 95 % gentagelseskøbsrate. Hvis vores dyvelstifter ikke fandt dele korrekt, ville disse kunder ikke genbestille - hvert kvartal i årevis.

Fuld sporbarhed

Materialemøllecertifikater, varmebehandlingsjournaler og inspektionsrapporter arkiveres pr. batch. Fuld sporbarhed fra bar lagerparti til færdig pin.

Hurtige prøver og tilbud

Prøveordrer sendes inden for 3-5 dage. Tilbud indenfor 24 timer. Kvalitetsproblemer reagerede inden for 48 timer. Dette er vores standard, ikke vores løfte.

Emballage & forsendelse

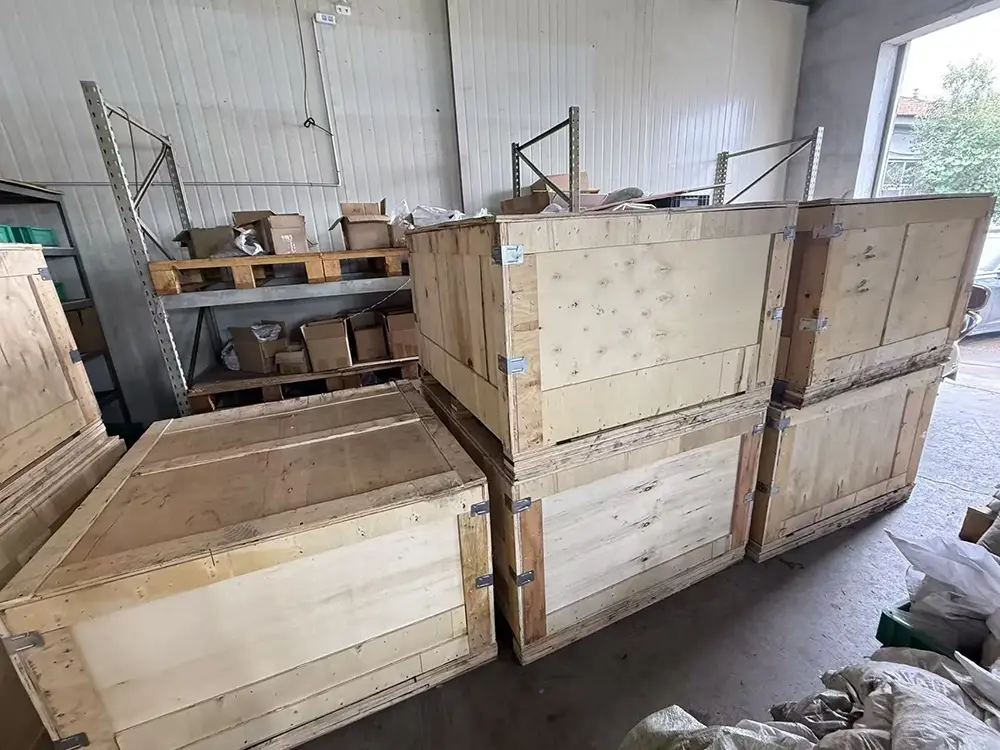

Pins er olieret eller coated, pakket i polyposer med rusthæmmer og sendes i kartoner eller trækasser. Express (DHL/FedEx/UPS) for små ordrer, søfragt fra Qingdao Port for bulk. Dokumentation: Kommerciel faktura, pakkeliste, fragtbrev, oprindelsescertifikat, materialetestcertifikat. Kontakt vores eksportteam for CNC-bearbejdning industrielle dyvelpinde priser, bulkordrer eller et tilbud.

FAQ

Q1: Hvilken tolerance har dine dyvelstifter?

A1: Standard jordtolerance er ±0,002 mm på diameter, med overfladefinish Ra 0,2–0,4μm. Tilgængelige pasformsklasser: m6 press-fit, h6/h7 slip-fit.

Q2: Hvad er forskellen mellem m6 og h6 fit-stifter?

A2: m6-stifter er lidt overdimensionerede til pres-fit-installation, de låser i udrømte huller og kræver en aftrækker for at fjerne. h6/h7 stifter er slip-fit ​​til samlinger, der skal adskilles regelmæssigt. Fortæl os din ansøgning, og vi vil anbefale den rigtige klasse.

Q3: Giver du hærdede rustfrie stifter?

A3: Ja — nedbørshærdende rustfrit stål kan hærdes til HRC 38–44 med fremragende korrosionsbestandighed. Til mad- eller marineopgaver er dette det rigtige valg.

Spørgsmål 4: Kan du lave speciallængde eller tilpassede affasede stifter?

A4: Ja. Vi skærer tilpassede længder, tilpassede affasninger, tilspidsede piloter og riller pr. tegning. MOQ for brugerdefinerede stifter er lav - prøver er velkomne.

Q5: Hvordan forhindrer du rust på stifter i opbevaring?

A5: Pins er olieret og pakket med dampfase-korrosionsinhibitorpapir. Til oversøisk søfragt bruger vi VCI-emballage for at garantere rustfri ankomst.
